- Descripción
- Dibujo funcional
Función

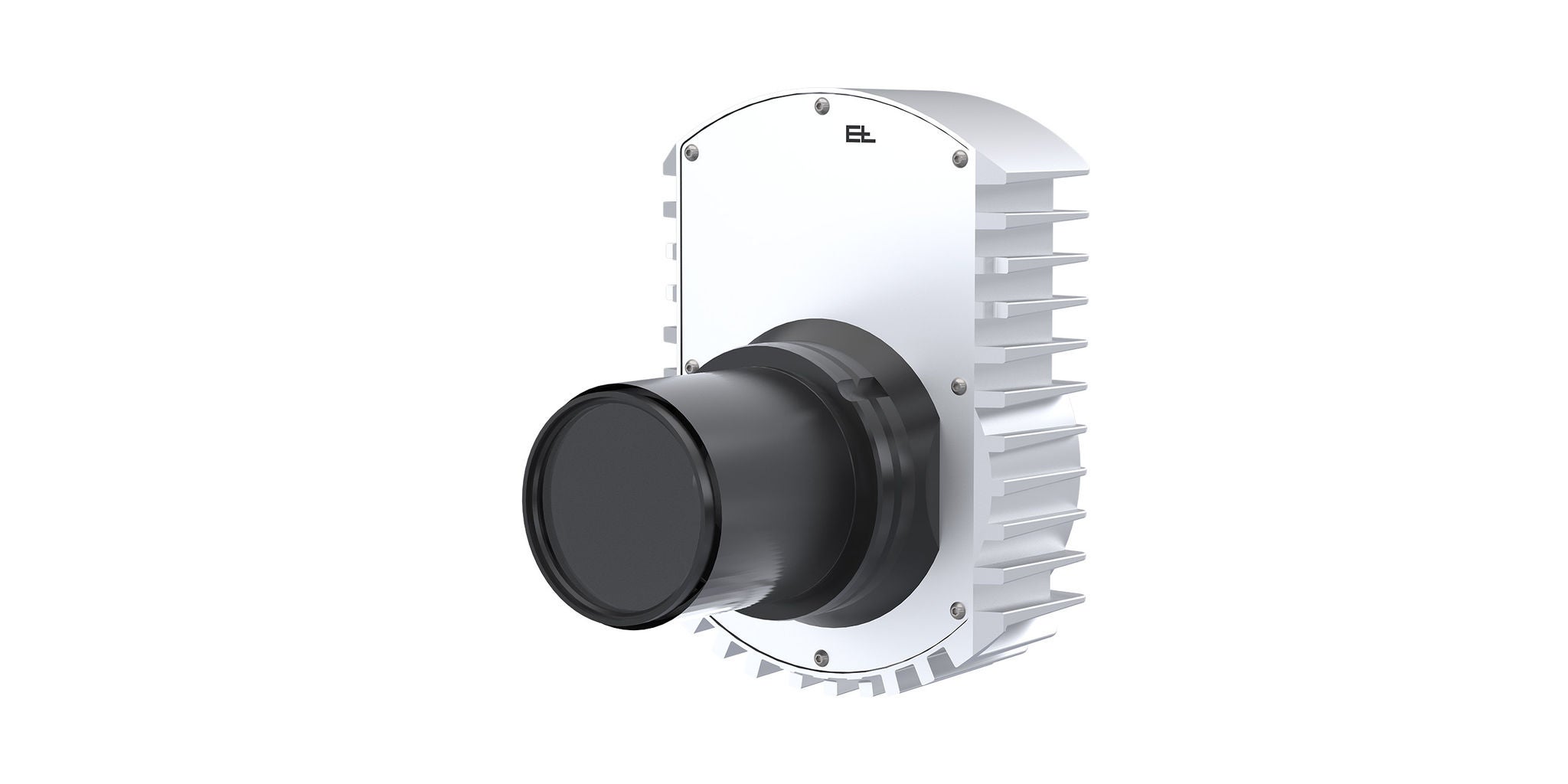

En la parte delantera y trasera de bandas de material calandrados hay instalada una fila de cámaras CCD OL 91. Las luces LED de alta intensidad proporcionan luz suficiente para detectar incluso los defectos más pequeños. Las cámaras evalúan continuamente las superficies; opcionalmente, los datos de los defectos pueden almacenarse en una base de datos para el control de calidad.
Área de aplicación
Instalación de calandria en la industria del neumático
Aplicación
En la calandria de cord textil o de acero después del calandrado. Para detectar el contraste, las cámaras deben estar dispuestas según el principio de la luz incidente. La banda debe guiarse de forma plana y no debe tener variaciones de altura. En función de la anchura de la banda y la resolución, se pueden utilizar 1 a 3 cámaras.
Leyenda
AB = Ancho de trabajo | MB= Rango de medición | NB = Ancho nominal | X = Distancia de las cámaras | X1 = Cámaras – Distancia superficie de banda | X2 = Distancia de cámaras | α = Cámara – Ángulo de superficie de banda | b = Emisor de luz – Ángulo de superficie de banda | 1 = Emisor de luz | 2 = Cámara de líneas CCD |3 = Rodillo de guía
