- Beschreibung
- Funktionszeichnung
Funktion

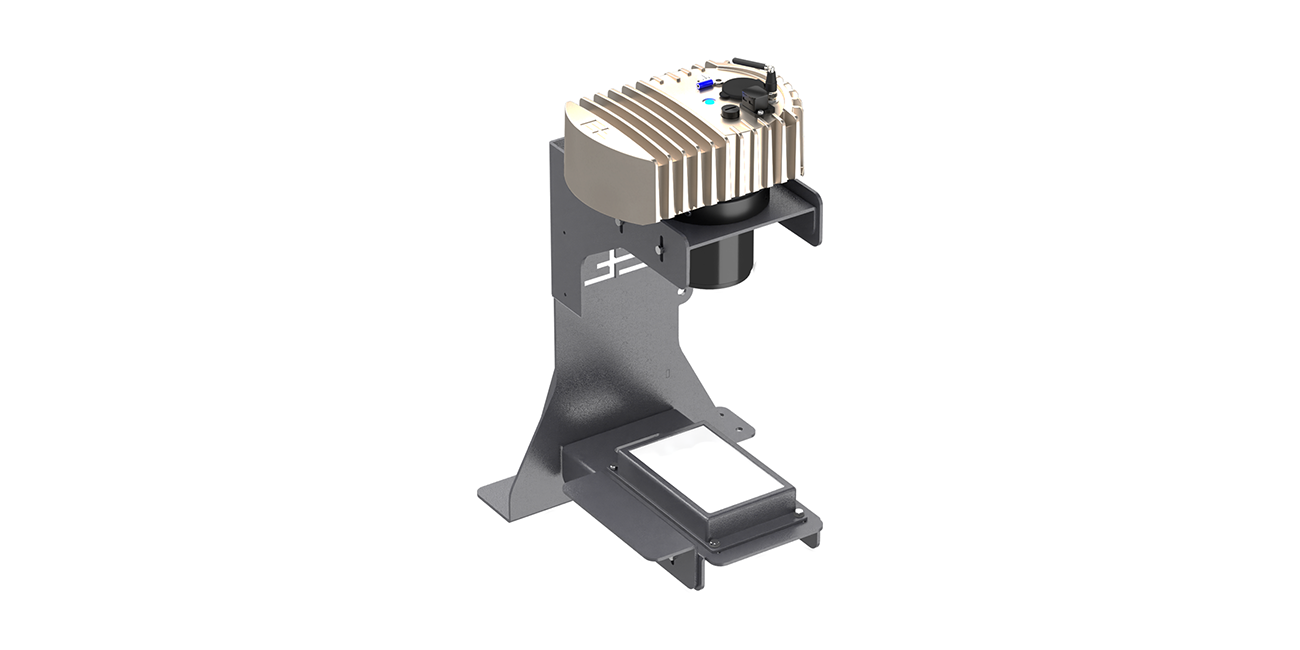

Schneidsysteme für Kreismesserschnitte trennen die Bahn mit einem Kreismesser. Beim Kreismesserschnitt wird ein Scheibenmesser von einem Drehstrommotor in Bahnlaufrichtung angetrieben. Ein integrierter Auflagetisch sorgt für eine definierte Schnittposition.
Einsatzgebiet
Das Kreismesserschnittsystem ist eine wirtschaftliche Lösung für Mittenschnitte von Vlies, Web- oder Maschenware.
Applikation
Vor und nach der Schneidestation muss die Bahn mittels Leitwalzen plan geführt werden. Die Schnittgeschwindigkeit sollte 5- bis 10-mal größer sein als die Produktionsgeschwindigkeit.
Legende
1 = Leitwalze | 2 = Drehstromantrieb | 3 = Kreismesser | AB = Arbeitsbreite | AB1 = Nutzbreite 1 | AB2 = Nutzbreite 2
