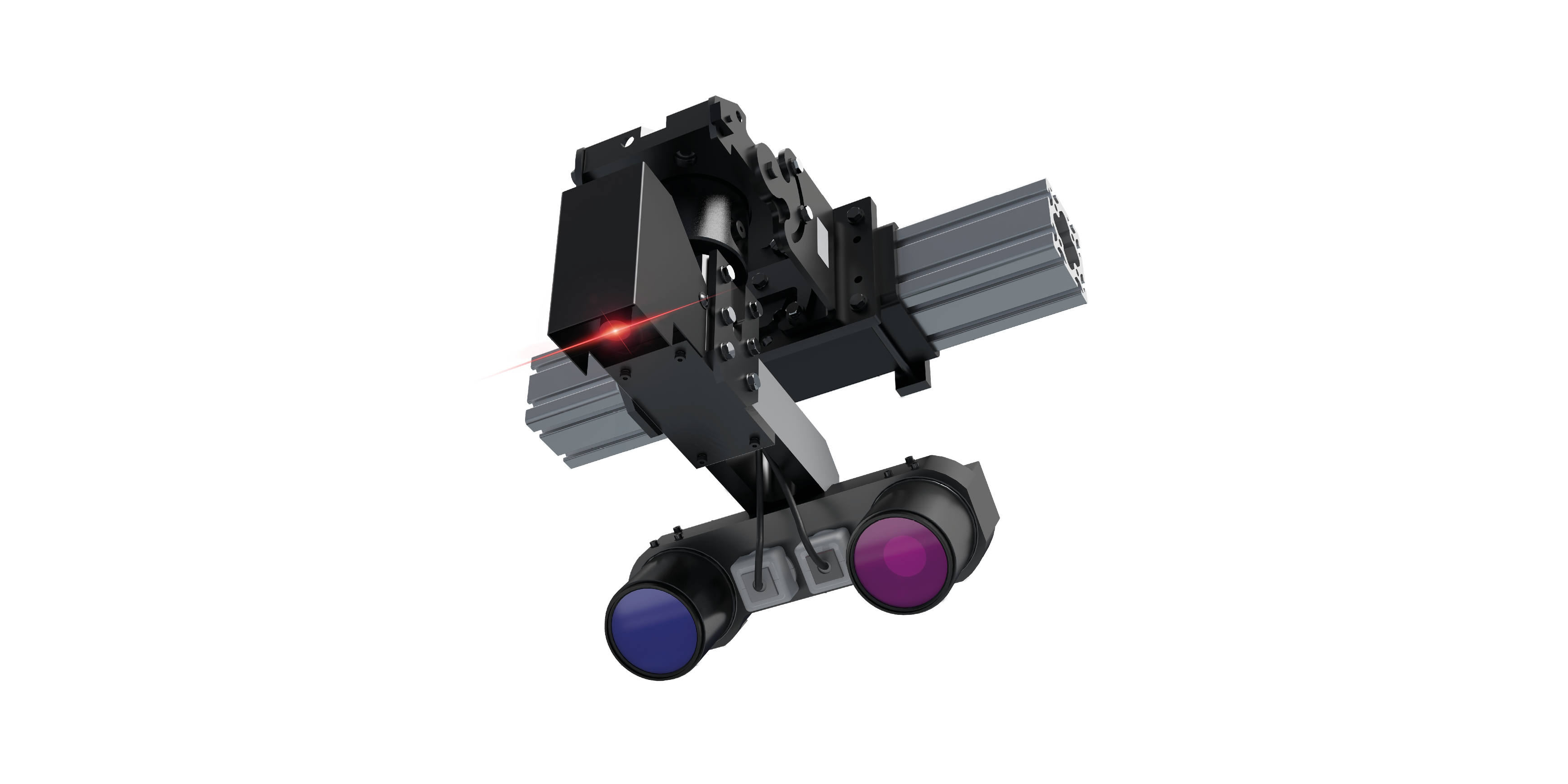

Triangulationssensor SL 23
.png)
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/sensors---cameras/laser-sensor/SL23.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/sensors---cameras/laser-sensor/SL23(2).png
- Beschreibung
- Technische Daten
- Intelligenter Triangulationssensor mit Dual-Matrix-Kamera und integriertem Laserlicht
- Erfassung der Höhenunterschiede von laufenden Bahnen
- Mit integrierter Auswertung und Ethernet/UDP-Schnittstelle zur Datenübertragung
- Geeignet für den Einsatz in Regel- und Inspektionssystemen
| Messbereich | |
| X-Richtung (Breite) | 350 mm |
| Z-Richtung (Dicke) | 30 mm |
| Messabstand | |
| (zur Mitte des Messbereichs) | 335 mm |
| Auflösung | |
| X-Richtung (Breite) | 0,1 mm |
| Z-Richtung (Dicke) | 0,001 mm |
| Messgenauigkeit | |
| X-Richtung (Breite) | +/- 0,2 mm |
| Z-Richtung (Dicke) | +/- 0,1 mm |
| Max. Scanrate | 40 Hz |
| Laserklasse | Class 2 |
| Laser-Wellenlänge | 660nm |
| Schnittstelle | Spannungsversorgung: M12, 8-polig |
| Kabelspezifikation: E+L Mat.-Nr. 387328 oder vergleichbar | |
| Gigabit-Ethernet: RJ45 (IP54) | |
| Kabelspezifikation: E+L Mat.-Nr. 390889 oder vergleichbar | |
| Gewicht | 9 kg |
| Schutzart | IP 54 |
| Umgebungstemperatur | +10 bis +40 °C |
| Maße (Sensor) | 265 x 160 x 85 mm |
| Betriebsspannung Nennwert | 24 V DC |
| Leistungsaufnahme | 18 W |
