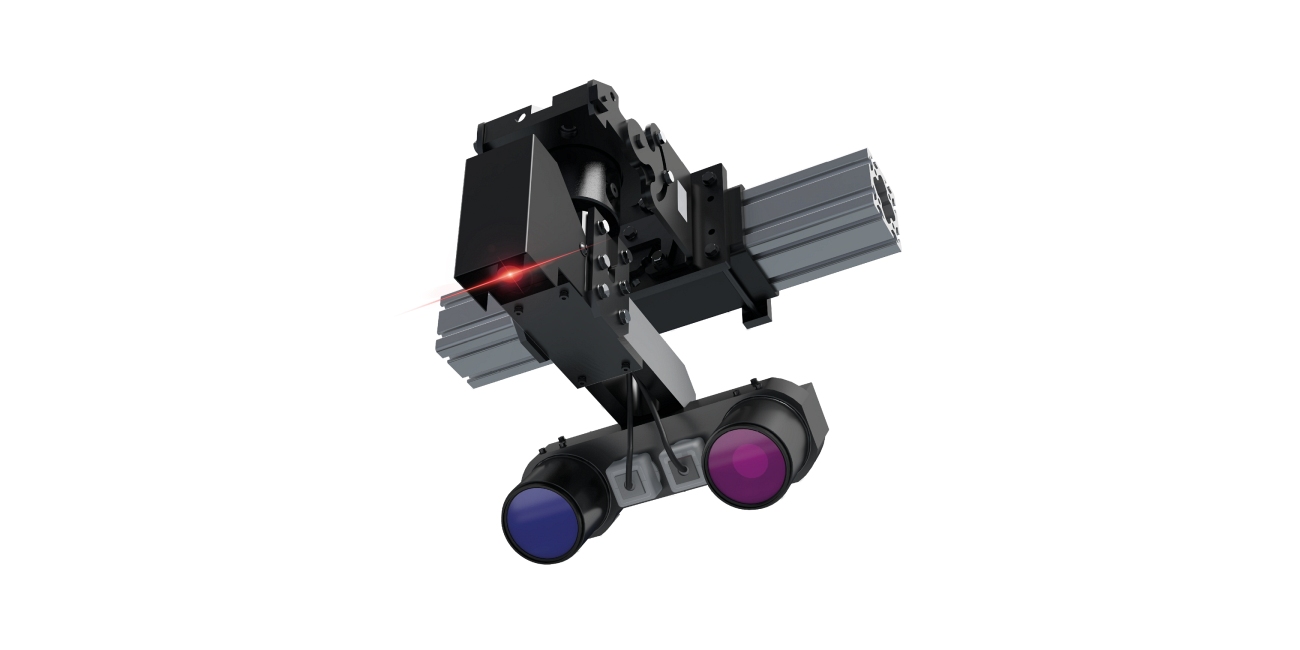

三角測量センサ SL 23
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/sensors---cameras/laser-sensor/SL23.png
- 説明
- 技術データ
- デュアルマトリックスカメラと内蔵型レーザー光を備えたインテリジェントな三角測量センサ
- 走行中のウェブ高低差の検出
- 内蔵型評価機能およびデータ伝送用のイーサネット/UDPインターフェース
- 制御および検査システムでの使用に適合
| 測定範囲 | |
| X方向(幅) | 350 mm |
| Z方向(厚さ) | 30 mm |
| 測定間隔 | |
| （測定範囲中心まで） | 335 mm |
| 分解能 | |
| X方向(幅) | 0.1 mm |
| Z方向(厚さ) | 0.001 mm |
| 測定精度 | |
| X方向(幅) | +/- 0.2 mm |
| Z方向(厚さ) | +/- 0.1 mm |
| 最大スキャン速度 | 40 Hz |
| レーザークラス | クラス 2 |
| レーザー波長 | 660nm |
| インターフェース | 電源: M12、8極 |
| ケーブル仕様：E+L 材料番号 387328 または同等品 | |
| Gigabitイーサネット: RJ45 (IP54) | |
| ケーブル仕様：E+L 材料番号 390889または同等品 | |
| 重量 | 9 kg |
| 保護等級 | IP 54 |
| 周囲温度 | +10 ～ +40 °C |
| 寸法 (センサ) | 265 x 160 x 85 mm |
| 定格作動電圧 | 24 V DC |
| 消費電流 | 18 W |
