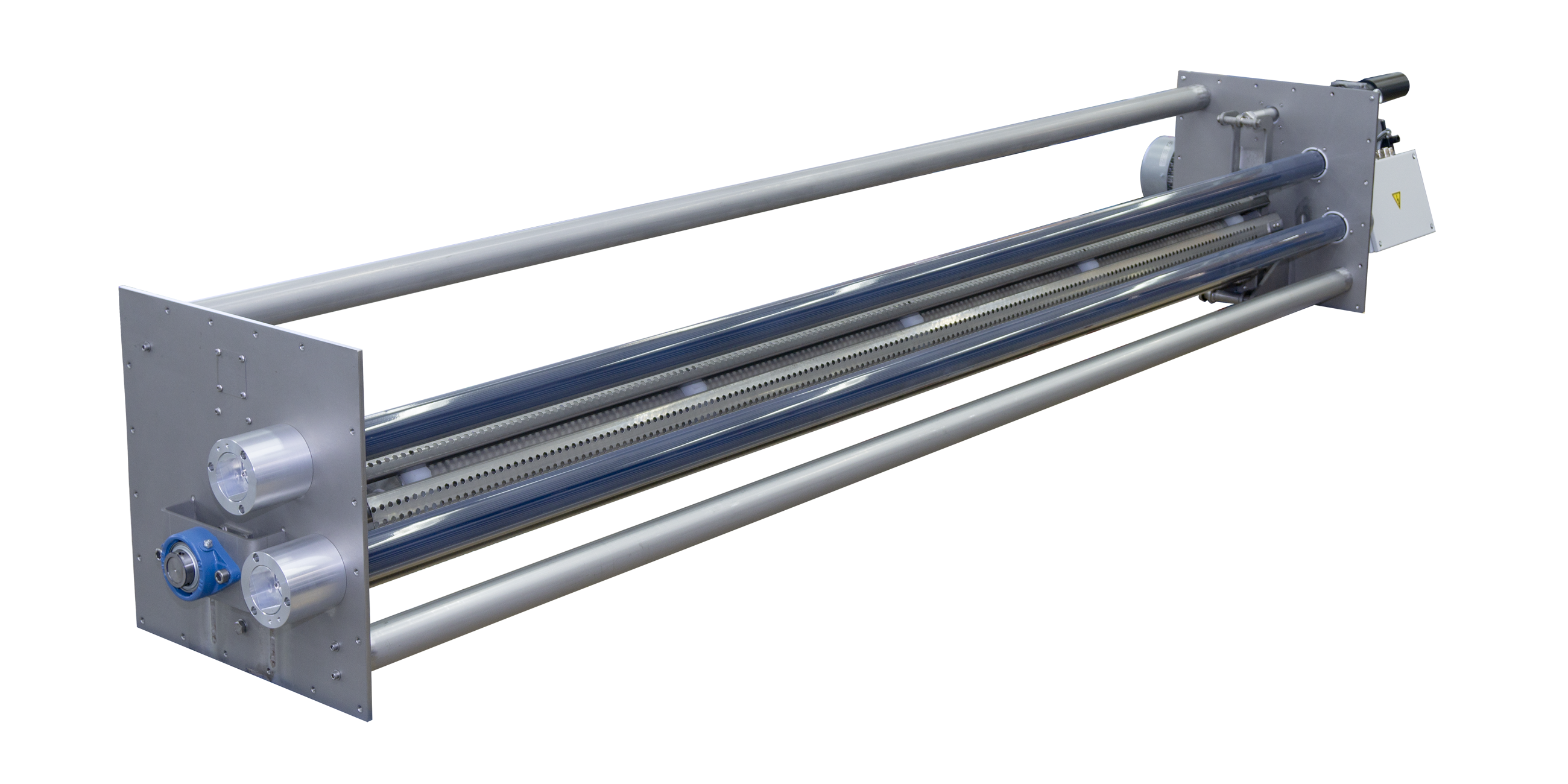

Segmentregelwalzensystem ELSMART SWS97
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/slat-roll-guider/SWS97.png
- Beschreibung
- Technische Daten
- Präzise Bahnführung in Edelstahlausführung für Web- und Maschenwaren im Dampf- und Nassbetrieb bis 100 °C
- Integrierte Kantenerfassung mit Breitbandsensoren bis 100 °C
- Schonende und sichere Regelung der textilen Bahn mittels elektrischem Stellantrieb der Segmentregelwalze bis zu einer Maschinengeschwindigkeit von 100 m/min
- Durchgehende Führungsprofile für Bahnführung, geteilte Führungsprofile für Bahnführung mit überlagerter Breitstreckung
- Optional mit bahnkraftgeregeltem Zusatzantrieb für konstante Bahnkraft im Folgeprozess
| Regelgenauigkeit | ±5 mm (Breitbandsensor FE 45, Auflösung Standard) |
| Korrekturbereich | ±300 mm (abhängig von Bahnbreite, Bahnvorlaufstrecke und Bahnart) |
| Breitstreckung | 0 bis 12 mm (Werkseinstellung 9 mm) |
| Bahngeschwindigkeit | max. 100 m/min |
| Bahnkraft | max. 1000 N |
| Arbeitsbreite | 1600 bis 3600 mm (Walzendurchmesser 215 mm) |
| Betriebsspannung | 24 V DC |
| Umgebungstemperatur | +0 bis +100 °C |
| Umgebungsbedingungen | feucht, nass und Sattdampf |
| Schutzart innerhalb der Maschine | IP 65 |
| Schutzart außerhalb der Maschine | IP 54 |
