Funktion

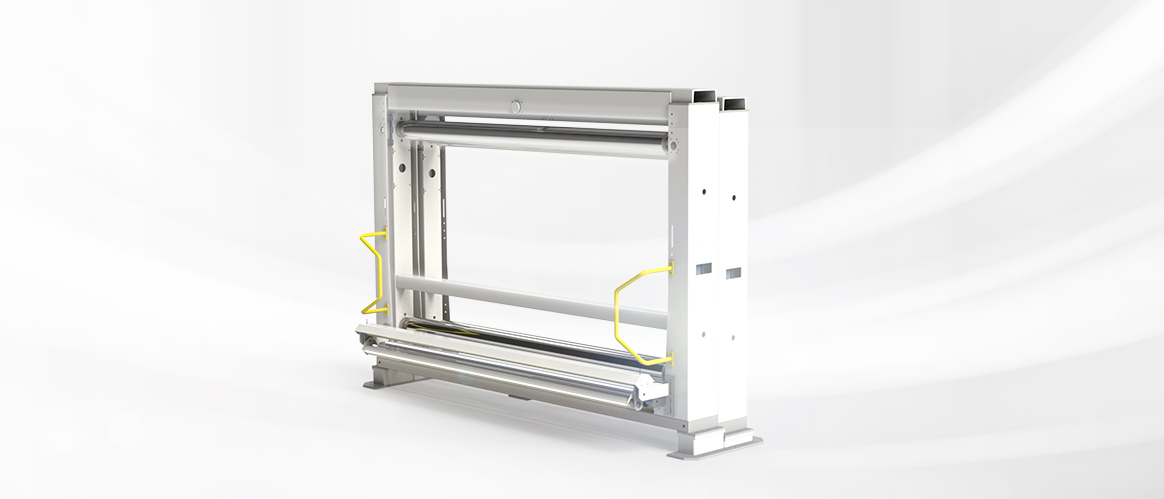

Bei einem Doppeldrehrahmensystem Splitweb werden zwei Drehrahmen spiegelbildlich angeordnet, um die beiden nebeneinander liegenden Bahnen positionsgenau an der Fixierwalze zusammenzuführen. Ein Breitbandsensor erfasst separat die Außenkante von jeder Bahn. Der Positionsregler vergleicht Soll- und Istwert und gibt ein Korrektursignal an den entsprechenden Stellantrieb.
Einsatzgebiet
In der Wellpappenmaschine, um zwei schmale Bahnen zu einer breiten Deckbahn zusammenzuführen
Applikation
Je größer die Bahnkraft, das Elastizitätsmodul und die erforderliche Korrektur, desto länger sind Einlauf-, Auslauf- und Übergabelänge zu konzipieren. Erfahrungsgemäß sollte die Länge dieser Strecken 60 − 100 % der Bahnbreite betragen. Der Sensor ist möglichst nahe hinter der Stellwalze zu positionieren.
Legende
A = Bahnspannungsverteilung am Einlauf | B = Bahnspannungsverteilung am Auslauf | K = Korrekturwinkel max. ±5° | σ1 = Bahngrundspannung | σ2 = Spannungsverteilung durch Schwenkbewegung des Walzenrahmens am Einlauf | σ3 = Spannungsverteilung durch Schwenkbewegung des Walzenrahmens am Auslauf | 1 = Drehpunkt | 2 = Einlaufwalze | 3 = Walzenrahme | 4 = Sensor | 5 = Fixierwalze | LÜ = Übergabelänge | L1 = Einlauflänge | L2 = Auslauflänge | AB = Arbeitsbreite
