시스템 정보

기능

더블 피버팅 프레임 시스템 Splitweb의 경우, 두 개의 피버팅 프레임은 양측으로 나란히 위치한 웹을 정확한 위치로 고정 롤러에 병합하기 위해 좌우 대칭으로 정렬됩니다. 브로드 밴드 센서는 개별적으로 모든 웹의 외부 에지를 감지합니다. 위치 컨트롤러는 목표값과 실제값을 비교하여 해당 액추에이터에 수정 신호를 보냅니다.

사용 영역

골판지 기계에서 두 개의 좁은 웹을 하나의 넓은 라이너 웹으로 병합됩니다.

어플리케이션

웹 장력, 탄성계수 및 요구되는 수정의 규모가 클수록 인피드, 아웃피드 및 전달 길이를 더 길게 설계해야 합니다. 경험상 이 구간은 길이는 웹 폭의 60~100%여야 합니다. 센서는 조절 롤러 뒤에 최대한 인접하게 배치해야 합니다.

ELGUIDER

범례

A = 인피드에서 웹 장력 분포 | B = 아웃피드에서 웹 장력 분포 | K = 수정각 최대 ±5° | σ1 = 웹 기본 장력 | σ2 = 인피드에서 롤러 프레임의 피버팅 동작을 통한 장력 분포 | σ3 = 아웃피드에서 롤러 프레임의 피버팅 동작을 통한 장력 분포 | 1 = 회전점 | 2 = 인피드 롤러 | 3 = 롤러 프레임 | 4 = 센서 | 5 = 고정 롤러 | LÜ = 전달 길이 | L1 = 인피드 길이 | L2 = 아웃피드 길이 | AB = 작동 폭

골판지 웹 가이딩 시스템

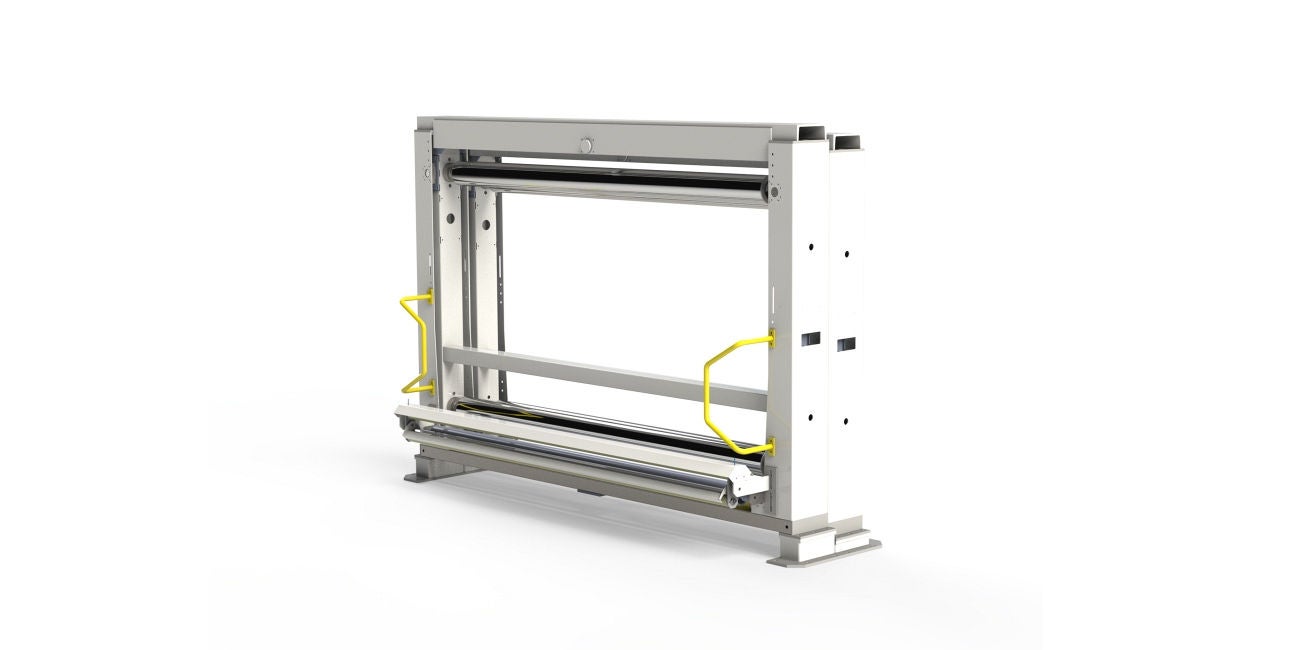

피버팅 프레임 시스템 SplitWeb

2개의 분리된 좁은 웹이 하나의 완전한 폭의 웹으로 병합됨

더 많은 정보

시스템 컴포넌트

적외선 브로드 밴드 센서 FE 45

파이프 간격(순 경간) 80mm로 웹 중앙 감지, 웹 에지 감지 및 폭 측정을 위한 디지털 적외선 브로드 밴드 센서

더 많은 정보

데이터 네트워크 센터 DN 10

고객별 소프트웨어용 E+L 컴퓨터는 고객측 조작자 하드웨어와 E+L 시스템 네트워크 사이의 링크 기능을 합니다.

더 많은 정보
