- Descrizione

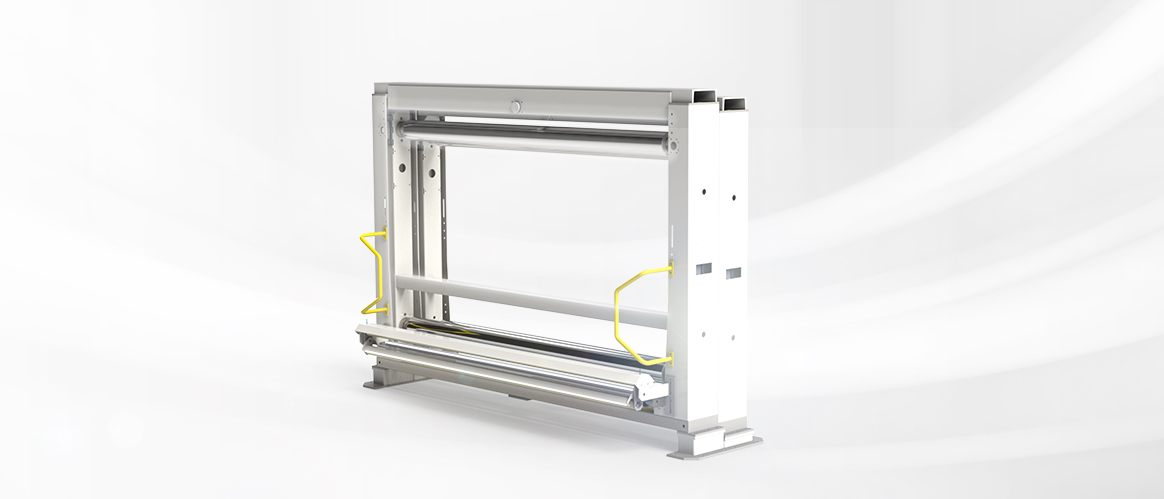

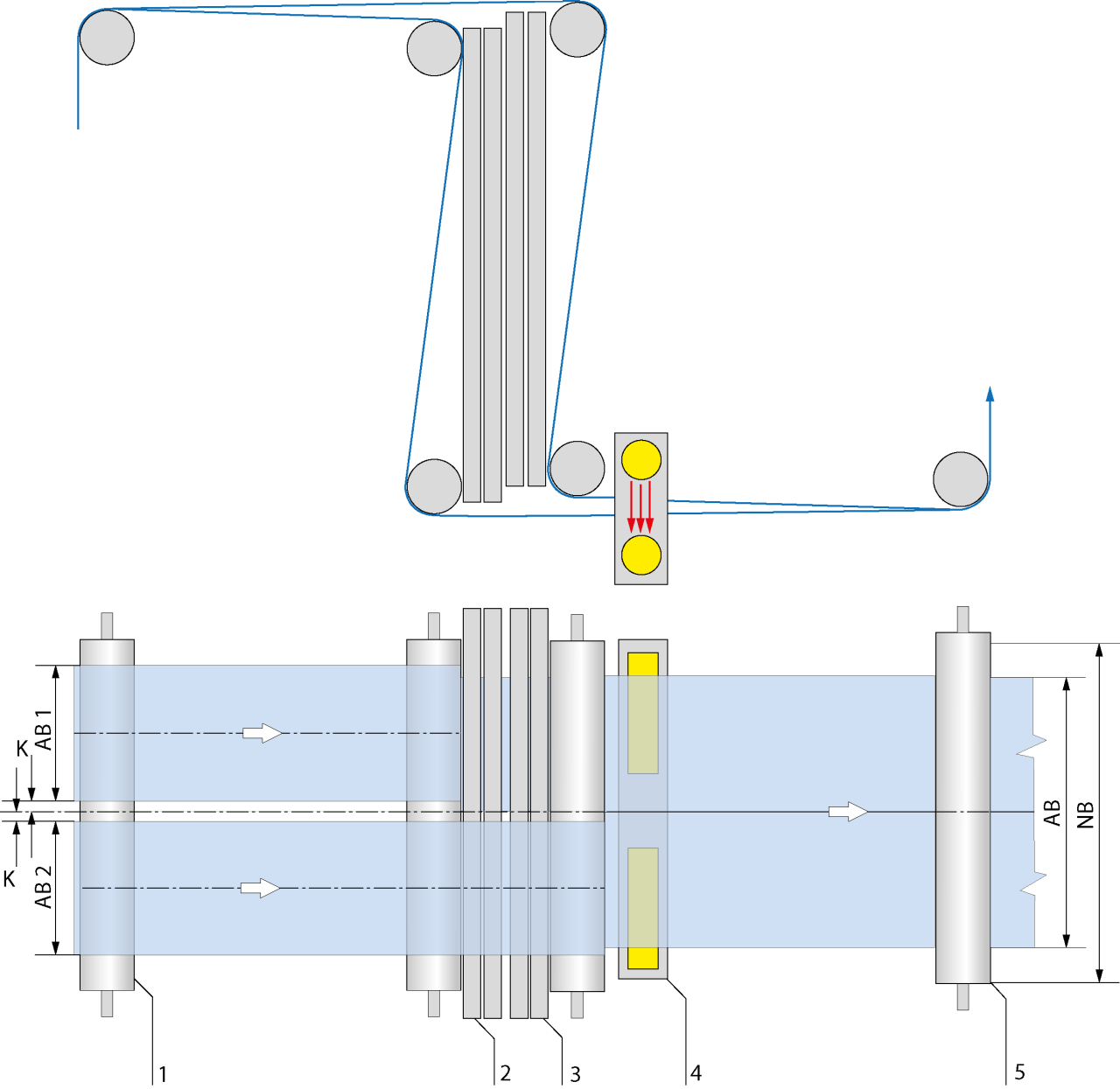

- Disegno funzionale
Funzione
In un doppio telaio girevole Splitweb, due telai girevoli sono disposti a specchio per congiungere i due nastri adiacenti nella posizione esatta al rullo di fissaggio. Un sensore a banda larga rileva separatamente il bordo esterno di ciascun nastro. Il regolatore della posizione confronta valore nominale e reale e invia un segnale di correzione al rispettivo azionatore.
Campo d'impiego
Nel corrugatore, per congiungere due nastri stretti a formare un nastro di copertura largo
Applicazione
Quanto maggiori il tiro del nastro, il modulo di elasticità e la correzione occorrente, tanto più lunghi dovranno essere i tratti d’ingresso, di uscita e di trasferimento. In base all’esperienza è opportuno che la lunghezza di tali tratti misuri dal 60 al 100% della larghezza del nastro. Il sensore va posizionato dietro al rullo di regolazione e possibilmente vicino ad esso.
Leggenda
1 = Rullo di alimentazione | 2 = Telaio girevole 1 | 3 = Telaio girevole 2 | 4 = Sensore a banda larga | 5 = Rullo di fissaggio
K = errore di alimentazione | AB = Larghezza operativa | AB 1 = Larghezza operativa nastro 1 | AB 2 = Larghezza operativa nastro 2 | NB = Larghezza nominale
