- Açıklama
- Fonksiyon çizimi
İşlevi

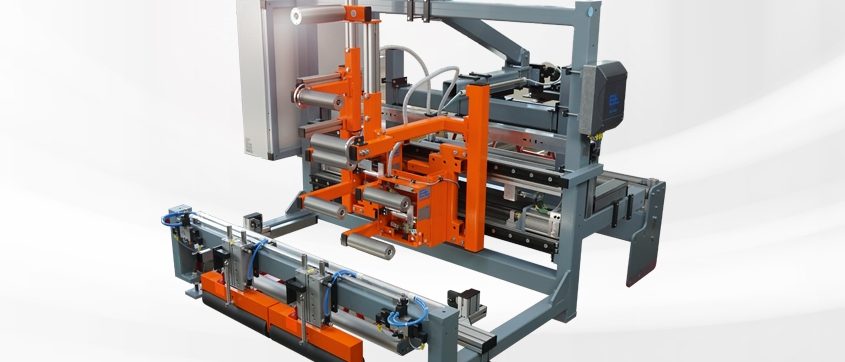

Lastik üretiminin hassas ve doğru bir şekilde yapılması için, önceden kesilmiş kauçuk şeritlerin laminasyonu da hassas ve doğru bir şekilde yapılmalıdır. CCD çizgi tarama kameraları, ana hattın ve ikincil şeridin hat pozisyonunu tam ve doğru bir şekilde algılar. İkincil hatlar, yönlendirme silindirleri ile istenen hedef konuma lamine edilir. Farklı formatların üretimi için döner kayar rulolar yanal olarak konumlandırılabilir. Çıkışa bağlı bir laminasyon istasyonu, birincil hat ile ikincil şerit arasında optimum bir bağ sağlar.
Kullanım alanı
Lastik endüstrisindeki ekstrüzyon tesislerinde
Uygulama
Laminasyon istasyonu, ekstrüderden sonraki sıcak bölümde veya soğutma bölümünden sonraki soğuk bölümde kullanılabilir.
Açıklamalar
AB = Operating width | NB = Nominal width | NBS1 = Width of strip 1 | NBS2 = Width of strip 2 | ABM1 = Distance from strip 1 center to web center | ABM2 Distance from strip 2 center to web center
1 = Light transmitter | 2 = CCD Line scan camera ply | 3 = CCD line scan camera, web guider | 4 = Web guider | 5 = Support beam | 6 = Actuating drive | 7 = Fixing roller | 8 = Pressure roller
