- Descrizione
- Disegno funzionale
Funzione

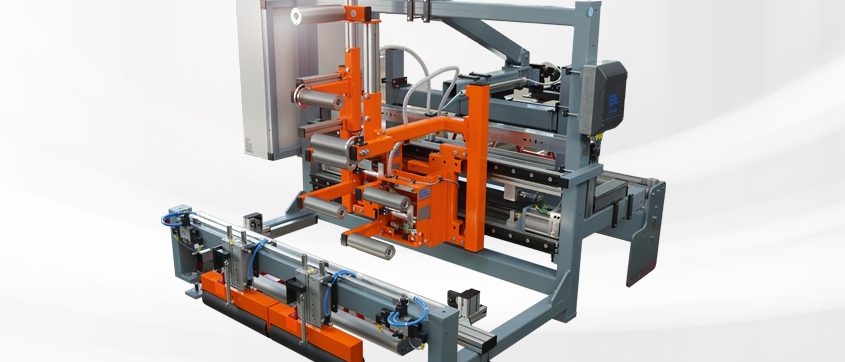

Per assicurare la formatura precisa del penumatico, l'alimentazione, la deposizione e l'accoppiamento delle strisce pretagliate devono avvenire con la massima precisione. Telecamere CCD o sensori a banda larga registrano la posizione attuale del nastro e pilotano posizionatori e attuatori digitali. Questi muovono a loro volta nastri trasportatori orientabili che consentono la correzione necessaria del nastro o della striscia.
Campo d'impiego
Le stazioni di accoppiamento si impiegano ovunque nastri di gomma devono essere deposti l'uno sull'altro con precisione.
Applicazione
Si deve tenere presente che i requisiti devono essere discussi dettagliatamente prima dell'inizio del progetto. Larghezza del materiale, spessore e sue condizioni (caldo o freddo) influenzano l'alimentazione e il cilindro di accoppiamento. Avendo a disposizione tutti i particolari si può trovare la soluzione perfetta per il rispettivo caso di applicazione.
Leggenda
AB = Larghezza di lavoro | NB = Larghezza nominale | NBS1 = Larghezza striscia 1 | NBS2 = Larghezza striscia 2 | ABM1 = Distanza dal centro della striscia 1 al centro del nastro | ABM2 = Distanza dal centro della striscia 2 al centro del nastro
1 = Emettitore di luce | 2 = Telecamera a scansione lineare CCD | 3 = Guidanastri | 4 = Supporto di posizionamento | 5 = Azionatore| 6 = Rullo di fissaggio | 7 = Rullo premitore
