Sistem bilgileri

İşlevi

Mil tipi germe sistemleri, dönen keçelerin bant gerilme kuvvetini kontrol eder ve ayarlar. Entegre kuvvet sensörleri sürekli ve gecikme olmaksızın bant gerilme kuvvetini ölçer. Dijital üç nokta regülatörü yardımıyla gerçek değer ayarlanmış hedef değerle sürekli karşılaştırılır ve gerektiğinde aktüatöre bir düzeltme sinyali gönderilir. Keçe, mil tipi gerdirici aracılığıyla gevşetilir veya gerginleştirilir.

Kullanım alanı

Mil tipi gerginleştirme sistemi kağıt makinelerinin presleme bölümünde kullanılır.

Uygulama

Mil tipi gerginleştirme sistemleri konumdan bağımsız bir şekilde monte edilebilir. Gerdirme silindiri için 180°'lik bir dolama açısının olması sağlanmalıdır. Mil tipi gerdiricinin ayarlama düzlemi, giriş ve çıkış arası açıortayına konumlandırılmalıdır. Gerdirme silindiri çevresindeki dolama 150°'den düşükse dolama açısı dengelenmesi gereklidir.

ELSTRETCHER

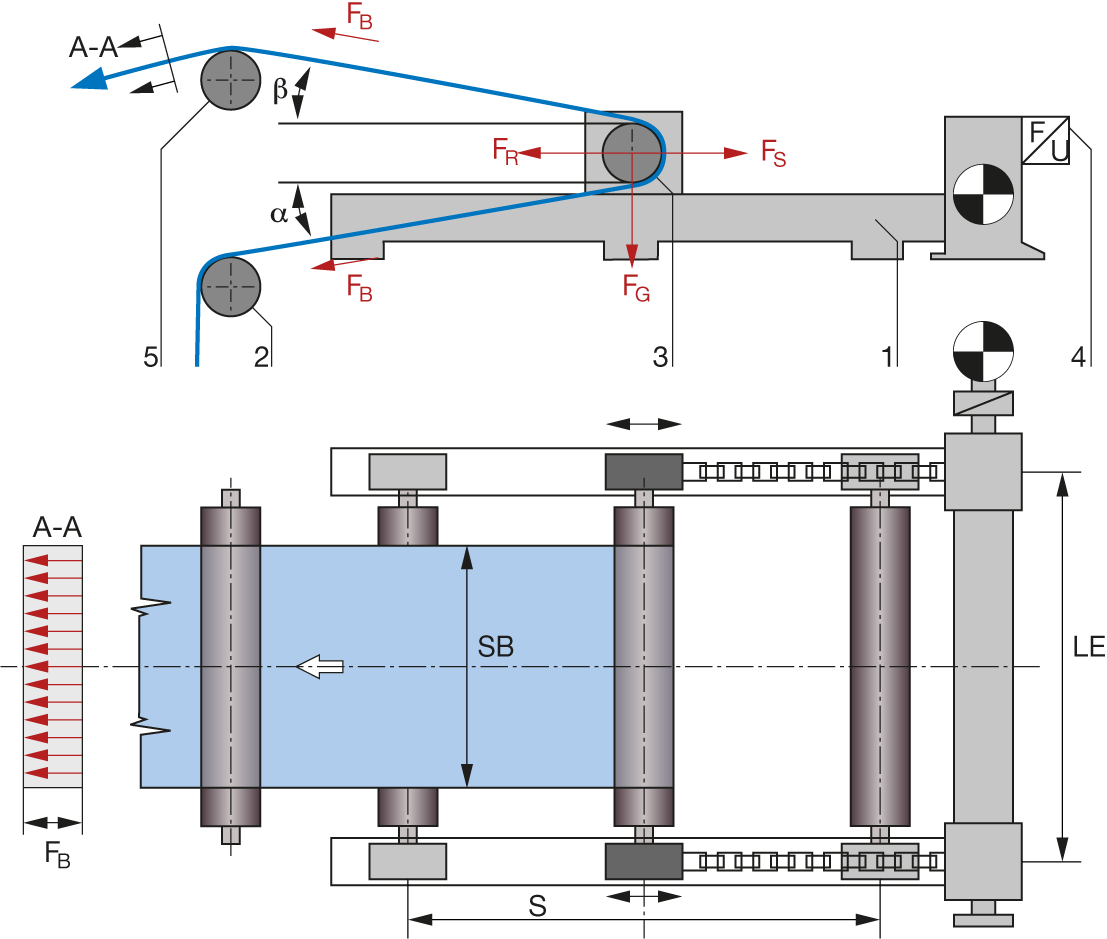

Açıklamalar

FB = Keçe genişliği | LE = Yatak merkezi mesafesi | FB = Bant gerilme kuvveti  | FS = Tetikleme kuvveti  | FG = Gerdirme silindiri ağırlık kuvveti  | FR = Ortaya çıkan bant gerilme kuvveti  | 1 = Mil tipi gerdirici  | 2 = Giriş silindiri  | 3 = Gerdirme silindiri  | 4 = Kuvvet sensörü | 5 = Çıkış silindiri  | A-A = Bant gerilme kuvveti dağılımı | s = Gerdirme yolu | α, β = Giriş ve çıkış açısı

Keçe ve elek gerdirme sistemleri

Mil tipi gerginleştirme sistemi ELSTRETCHER SPA08

Baskı bölümü için kendiliğinden kilitlenen trapez vidalı mil sayesinde gerdirme silindirinin aksa paralel konumlandırılması özellikli mil tipi germe sistemi

Daha fazla bilgi

Sistem bileşenleri

Bant gerilme kuvveti sensörü PD 77

Kılavuz silindirinde harici ölçüm için rulman braketli bant gerilme kuvveti sensörü

Daha fazla bilgi

Bant gerilme kuvveti sensörü PD 80

Dik yatak montajı için ayrı bir kılavuz silindir üzerinde harici bant gerilme kuvveti sensörü

Daha fazla bilgi

Bant gerilme kuvveti sensörü EM 08

Presleme bölümü için paslanmaz çelik tasarımlı mil gerilimlerinde entegre bant gerilme kuvveti sensörü

Daha fazla bilgi

Analog ölçme amplifikatörü CV 22

Gerinim ölçümü köprülü iki yük hücresinin bağlantısı için tek kanallı ölçme amplifikatörü

Daha fazla bilgi

Göstergeli ölçme amplifikatörü PA 62

2 yük hücresinin gerinim ölçümü köprüsüyle bağlantısı için gösterge donanımlı, dijital çalışan iki kanallı ölçüm amplifikatörü

Daha fazla bilgi

Bant gerilme kuvveti regülatörü DC 04

Entegre dijital giriş ve çıkışlı, son derece kompakt dijital bant gerilme kuvveti regülatörü ve hava motoru için trifaze akım motoru / manyetik valf kumandası için üç nokta regülatörü

Daha fazla bilgi

Kumanda cihazı DO 20

Kullanıcı dostu metin göstergeli kullanıcı arayüzü

Daha fazla bilgi
