기능

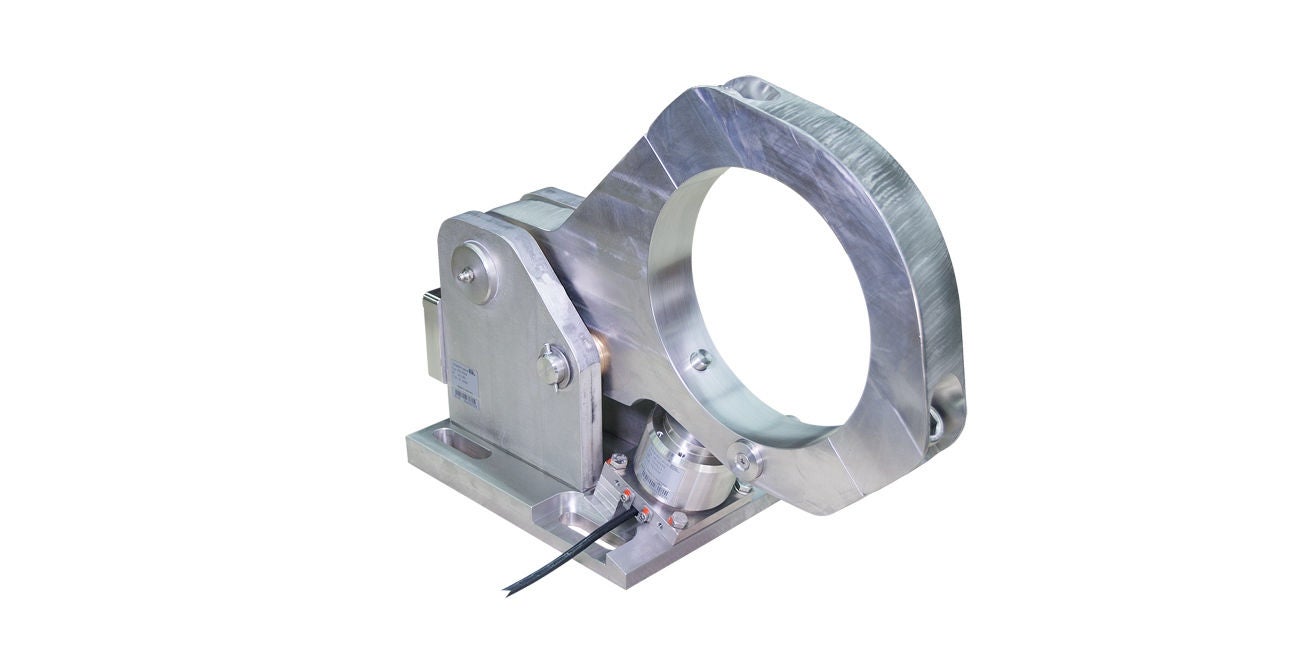

스핀들 타입 스트레처 시스템은 순환하는 펠트의 벨트 장력을 모니터링 및 컨트롤합니다. 통합된 장력 센서는 지연 없이 지속적으로 벨트 장력을 측정합니다. 이 과정에서 디지털 3위치 컨트롤러를 통해 실제값이 세팅된 목표값과 지속적으로 비교되며 필요한 경우 수정 신호를 액추에이터로 전송합니다. 펠트의 장력은 스핀들 타입 스트레처를 통해 증가하거나 감소합니다.
사용 영역
스핀들 타입 스트레처 시스템은 제지기의 프레스 부분에 사용됩니다.
어플리케이션
스핀들 타입 스트레처 시스템은 정확한 위치에 장착할 필요가 없습니다. 스트레치 롤러를 위해 180°의 래핑을 지향해야 합니다. 스핀들 타입 스트레처의 조절면은 인피드 및 아웃피드 사이의 이등분선에 있어야 합니다. 텐션 롤러의 전체 래핑이 150° 미만인 경우 래핑 각도 보상이 필요합니다.
범례
FB = 펠트 폭 | LE = 베어링 센터 거리 | FB = 벨트 장력 | FS = 조절력 | FG = 스트레치 롤러 중력 | FR = 결과로 나타나는 벨트 장력 | 1 = 스핀들 타입 스트레처 | 2 = 인피드 롤러 | 3 = 스트레치 롤러 | 4 = 힘 센서 | 5 = 아웃피드 롤러 | A-A = 벨트 장력 분포 | s = 스트레처 스트로크 | α, β = 인피드 및 아웃피스 각도
