Funktion
Am Umfang angeordnete Führungsprofile bilden die Grundlage für die Bahnführung. Die Führungsprofile sind in der Basisausführung an einer Lenkscheibe fixiert, um mit einem Stellantrieb seitlich verstellt werden zu können. Beim Einsatz von zwei Stellantrieben können zwei Bahnen unabhängig voneinander oder eine querelastische Bahn nach einer Sollbreite geregelt werden.
Einsatzgebiet
Der Einsatz des ELSMART Systems zur Bahnführung und -ausbreitung ist aufgrund der geringen Materialbeanspruchung durch die Segmentregelwalze bei nahezu allen Produktionsprozessen möglich.
Applikation
Segmentregelwalzen können lagenunabhängig eingesetzt werden. Dabei ist eine Umschlingung von 90° zwingend erforderlich. Auflaufpunkt 90°, Ablaufpunkt 180°. Die Einlauflänge sollte mindestens eine Bahnbreite betragen. Der Auslauf ist dagegen so kurz wie möglich zu halten. Eingerollte Kanten können mit einer zusätzlichen Ausbreiteinrichtung in der Einlaufebene ausgerollt werden.
Nur Bahnführung
Die Ausführung mit ungeteilten Führungsprofilen über die ganze Bahnbreite bietet eine besonders wirtschaftliche Lösung für eine reine Bahnlaufregelung.
Zweibahniger Betrieb
Bei dieser Ausführung können zwei Bahnen unabhängig voneinander mittels geteilter Führungsleisten und zwei unabhängiger Antriebe individuell geregelt werden. Eine Breitstreckung ist bei diesem Betrieb nicht möglich.
Legende

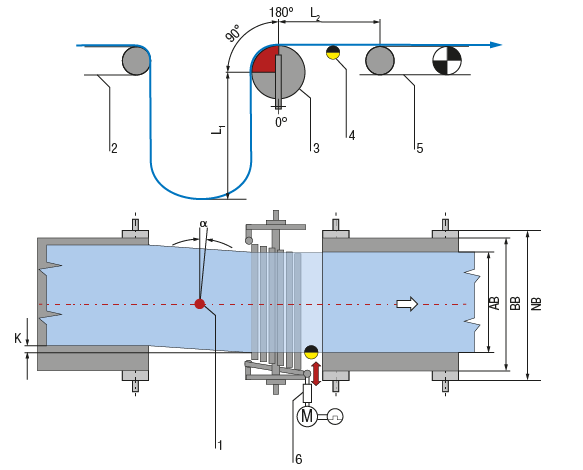

K = Korrektur des Bahnlaufs | α = Korrekturwinkel | AB = Arbeitsbreite | BB = Bandbreite | NB = Nennbreite | L1 = Einlauflänge | L2 = Auslauflänge
1 = Drehpunkt | 2 = Einlauf Transportband | 3 = Segmentregelwalze | 4 = Sensor | 5 = Fixierung Transportband | 6 = Stellantrieb
