Funktion
Schiebewalzensysteme ELPLACER positionieren laufende Bahnen durch axiale Bewegung der Stellwalze. Erreicht die Stellwalze dabei die Endposition, wird das Material von einer Vorrichtung abgehoben, die Stellwalze in Mittenposition zentriert und die Bahn wieder abgelegt. Da die Schiebewalze ausschließlich in Produktionsanlagen mit Taktbetrieb zum Einsatz kommt, ist das Abheben der Bahn immer während der Stoppzeit auszuführen.
Einsatzgebiet
Das Einsatzgebiet erstreckt sich hauptsächlich auf Reifenaufbaumaschinen, da hier die Bahnen wie Ply und Innerliner im Taktbetrieb aus der Schlaufe zugeführt werden.
Applikation
Der Einlauf erfolgt immer aus der Schlaufe von unten nach oben und ist so kurz wie möglich zu halten. Der Sensor ist möglichst nahe hinter der Stellwalze zu positionieren. Die Einlauflänge sollte dabei eine halbe bis ganze Bahnbreite betragen.

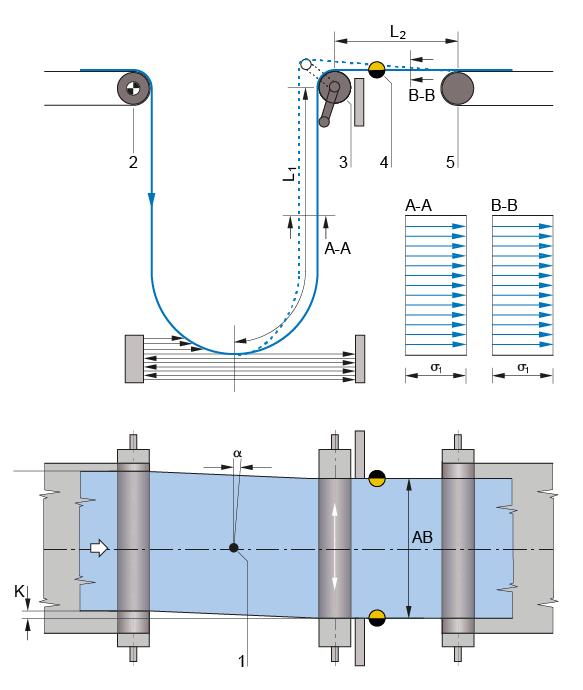

Funktionsablauf Schiebewalze
Legende
A-A = Bahnspannungsverteilung in der Regelstrecke | B-B = Bahnspannungsverteilung am Auslauf | K = Korrektur des Bahnlaufs | a = Korrekturwinkel | σ1 = Bahn-Grundspannung | AB = Arbeitsbreite | 1 = Drehpunkt | 2 = Einlaufwalze | 3 = Schiebewalze | 4 = Sensor | 5 = Fixierwalze | L1 = Einlauflänge | L2 = Auslauflänge
Funktionsablauf Schiebewalze
