Sistem bilgileri

İşlevi

İki nokta lazer sensörü hareket halindeki ürün üzerinden (sırt kauçuğu, lastik yanağı, iç astar, kord) senkronize bir şekilde enlemesine geçer ve dış konturları ölçer. Hassas doğrusal kılavuzların yerleştirilmiş olduğu granit çerçeve, sunduğu yüksek sıcaklık kararlılığı ve titreşim azaltımıyla yüksek hassaslıkta bir profil ölçümünü mümkün kılar.

Kullanım alanı

Son derece hassas çevrimiçi profil ölçümü genel olarak ekstrüzyon tesislerinde, sırt kauçuğu, lastik yanakları ve iç astar denetiminde kullanılır. Sıcak bölümde belirlenmiş özelliklerden sapmaların erkenden tespit edilebilmesi ve bunların PLC'ye iletilebilmesi için proses kontrolü için profil ölçümü yapılır. Soğuk bölümde sistem, kalite kontrolü ve dokümantasyon alanlarında profil ölçümüne hizmet eder.

Uygulama

Profil ölçümü amaçlı E+L TRISCAN TR, ekstrüzyon hattında hemen ekstrüder sonrasına (proses kontrolü amaçlı) ve/veya soğutma hattının mümkün olan en son noktasına (kalite kontrolü amaçlı) kurulur. Silindir başlı perdah makinelerinde kalınlık ölçümü için de kullanılabilir. Granit çerçeve, ısıl genleşmeyi bir çok katı kadar azaltır.

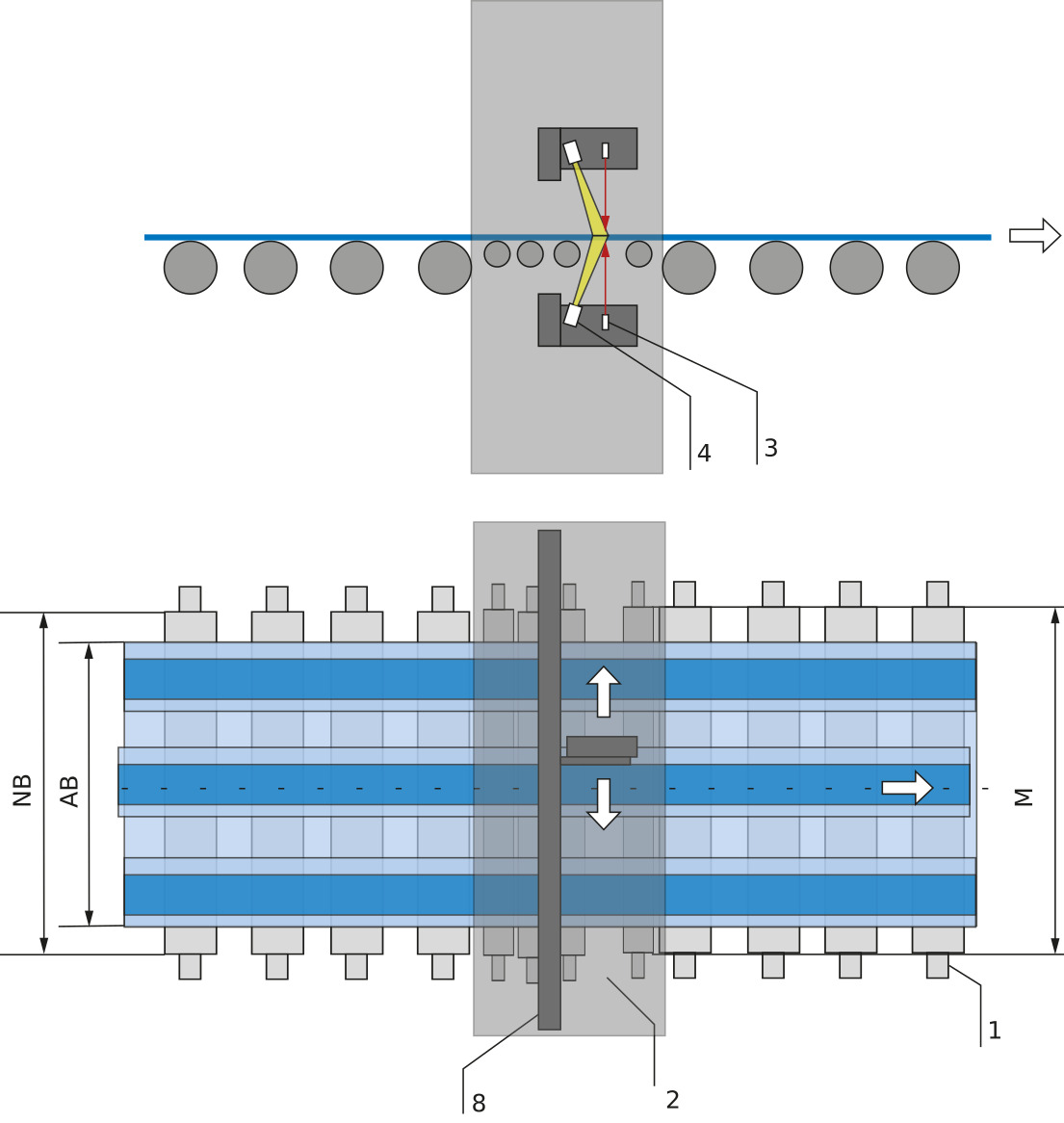

Açıklamalar

1=Kılavuz silindir | 2 = Profil ölçümü | 3 = Nokta lazeri | 4 = Matris kamera | 5 = Sırt kauçuğu | 6 = Lastik yanakları | 7 = İç astar | 8 = Enlemesine geçiş ünitesi | M = Ölçüm aralığı | AB = Çalışma genişliği | NB = Nominal genişlik |

Enlemesine geçişli çevrim içi profil ölçüm sistemi

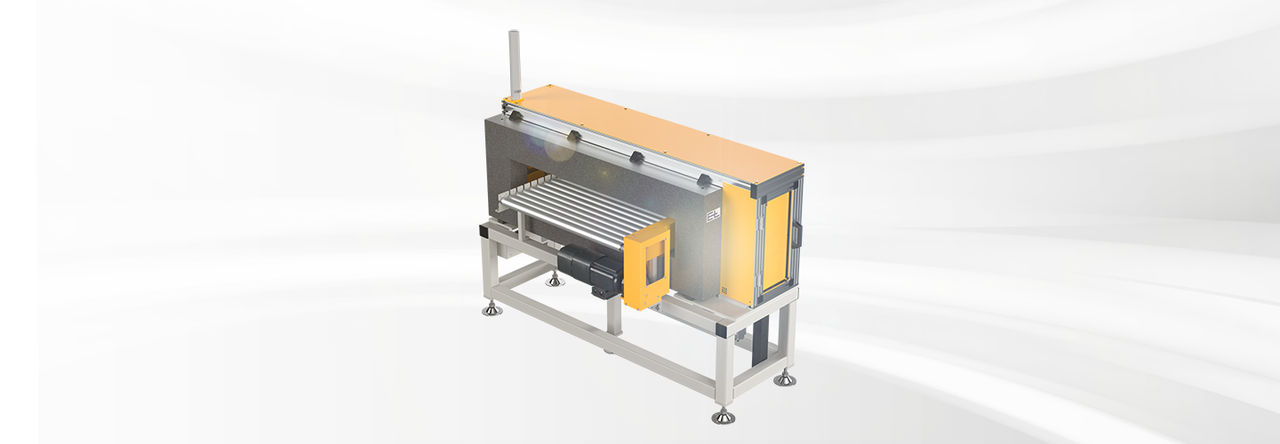

Enlemesine geçişli profil ölçme sistemi EL-TRISCAN TR O çerçeve NRS50

Titreşime dayanıklı granit O çerçeve ile temassız profil ölçümü

More info

Enlemesine geçişli profil ölçme sistemi EL-TRISCAN TR O çerçeve NRS60

Titreşime dayanıklı granit C çerçeve ile temassız profil ölçümü

More info
