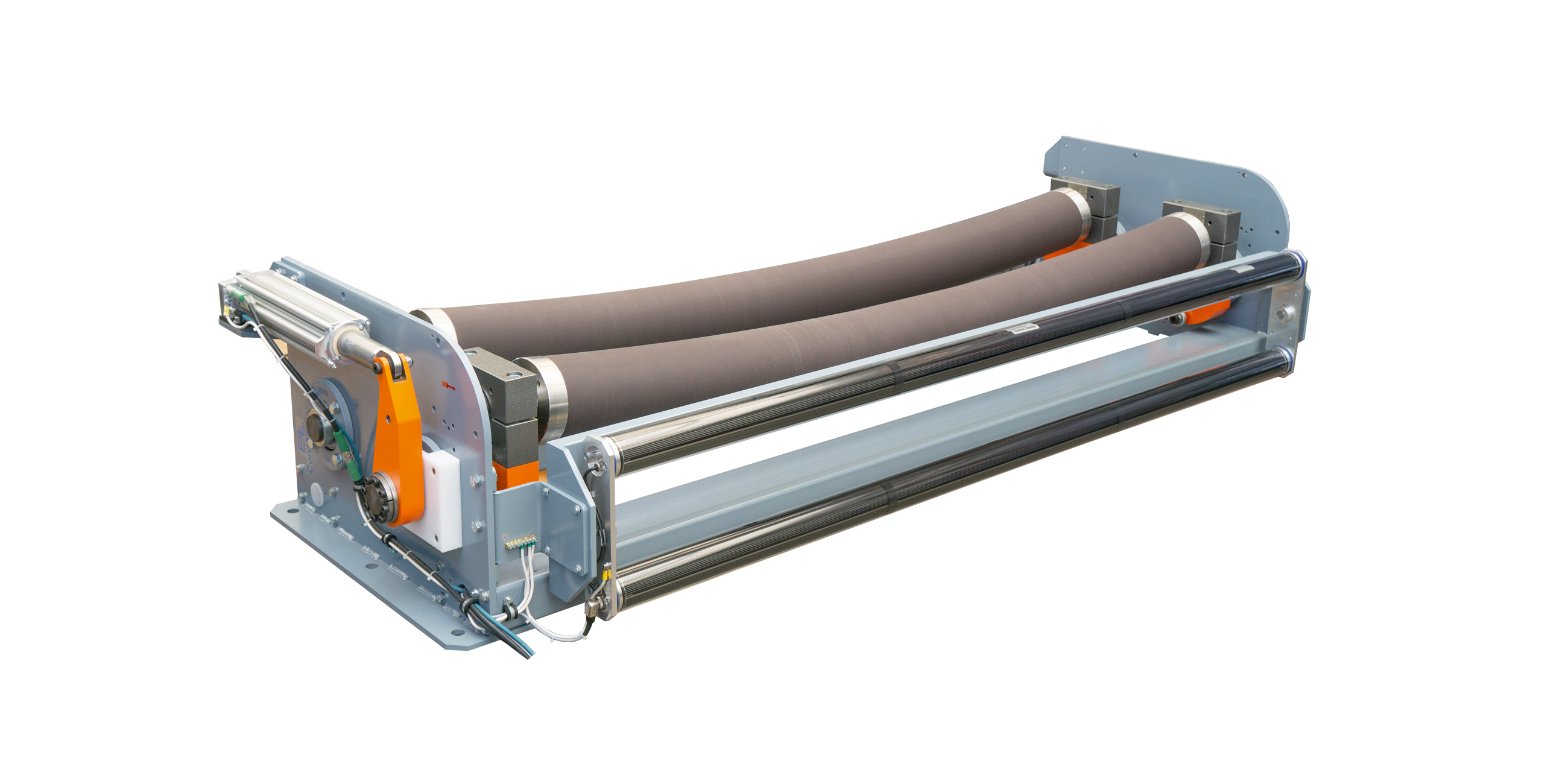

Breitstrecksystem CordAliner BCB21
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/web-width-control-guiding-system/BCB21.png
- Beschreibung
- Technische Daten
- Kompaktes Breitstrecksystem für konstante Bahnbreitenregelung von Reifencord über die gesamte Bahnbreite mit verschleißfreier, bürstenloser, digitaler Antriebstechnik für höchste Regelgenauigkeit und Regeldynamik
- Qualitätsverbesserung der Reifencord-Fadenverteilung im Hochspannungsbereich der Kalanderanlage
- Kombinierbar mit Infrarot-Breitbandsensor FE 46 oder CCD-Kamera OL 82 zur Erfassung der Reifencordkanten
- Integrierte Feldbusschnittstelle Ethernet UDP/ IP, EtherNet/IP, optional Profinet und weitere Datenbussysteme
- Bedienung, Service- und Diagnosemöglichkeit mittels Web-based-Management basierend auf einem Standard-Webbrowser oder mittels OP 34/36
| Regelgenauigkeit | ±1 mm (sensorabhängig) |
| Breitstreckung der Bahn | max. 50 bis 100 mm |
| Zulaufgenauigkeit der Bahnkante | ± 10 mm |
| Nennbreite | 1400 bis 2100 mm |
| Nenn-Stellgeschwindigkeit | 1 bis 10 mm/s |
| Walzendurchmesser | 150 mm |
| Walzenbelag | NBR, Hypalon, Kundenwunsch |
| Bahnkraft | 20.000 N |
| Umgebungstemperatur | 0°C bis +50°C |
| Betriebsspannung | |
| Nennwert | 24 V DC |
| Nennbereich | 20 bis 30 V DC (Welligkeit eingeschlossen) |
| Stromaufnahme | max. 7,7 A DC |
| Feldbus-Schnittstelle | Ethernet UDP/IP |
| EtherNet/IP | |
| optional: Profinet und weitere Datenbussysteme | |
| Schutzart | IP 54 |
| Type | Ø Walze | Walzenlänge |
| BC 2135 | 2 x 150 mm | 1400 bis 2100 mm |
