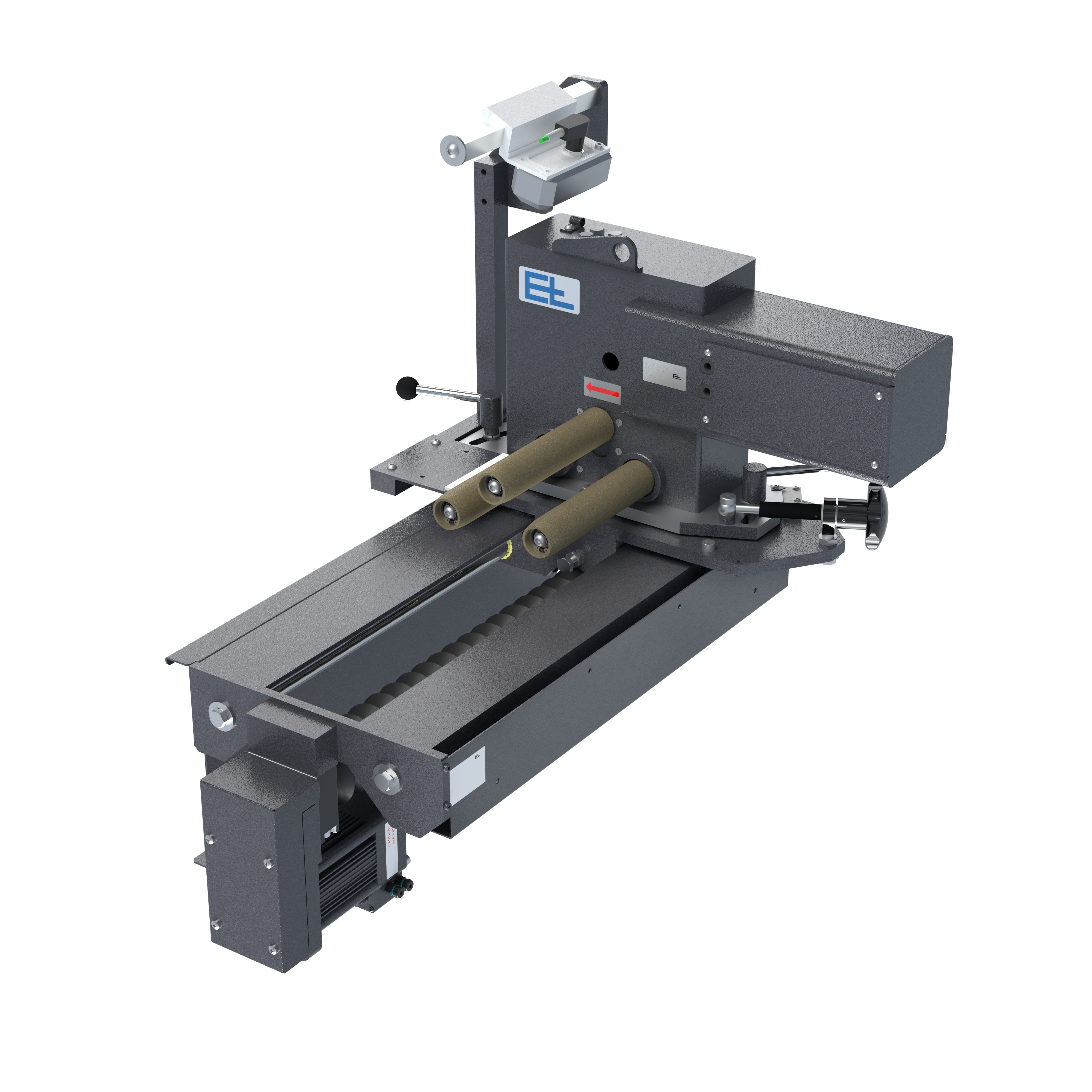

Kantenstrecksystem BCB11
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/web-width-control-guiding-system/BC1103-Final-ES.png
- Beschreibung
- Technische Daten
- Kompaktes Kantenstrecksystem für konstante Bahnbreitenregelung von Reifencord im Randbereich mit verschleißfreier, bürstenloser, digitaler Antriebstechnik für höchste Regelgenauigkeit und Regeldynamik
- Optimaler Ausbreiteffekt durch manuell einstellbaren Korrekturwinkel
- Kombinierbar mit Infrarot-Kantensensor FR 53 zur Erfassung der Reifencordkanten
- Integrierte Feldbusschnittstelle Ethernet UDP/IP, EtherNet/IP, optional Profinet und weitere Datenbussysteme
- Bedienung, Service- und Diagnosemöglichkeit mittels Web-based-Management basierend auf einem Standard-Webbrowser oder mittels OP 34/36
| Regelgenauigkeit | ± 1 mm (Infrarot-Kantensensor FR 53) |
| Zulaufgenauigkeit der Bahnkante | ± 5 mm |
| Arbeitsbreite | 1400 bis 1800 mm |
| Nenn-Stellgeschwindigkeit | 3 mm/s (AG 91 mit F = 1000 N) |
| Bahnspannung | 18.000 N |
| Umgebungstemperatur | 0°C bis +50°C |
| Betriebsspannung | |
| Nennwert | 24 V DC |
| Nennbereich | 20 bis 30 V DC (Welligkeit eingeschlossen) |
| Stromaufnahme | |
| Manuelle Positionierung | Max. 12,4 A DC |
| Motorische Positionierung | Max. 27,8 A DC |
| Feldbus-Schnittstelle | Ethernet UDP/IP |
| EtherNet/IP | |
| optional: Profinet und weitere Datenbussysteme | |
| Schutzart | IP 54 |
| Type | Ø Walze | Walzenlänge |
| BC 1133 | 3 x 38 mm | 178 mm |
| BC 1135 | 3 x 57 mm | 432 |
