- Açıklama
- Fonksiyon çizimi
İşlevi

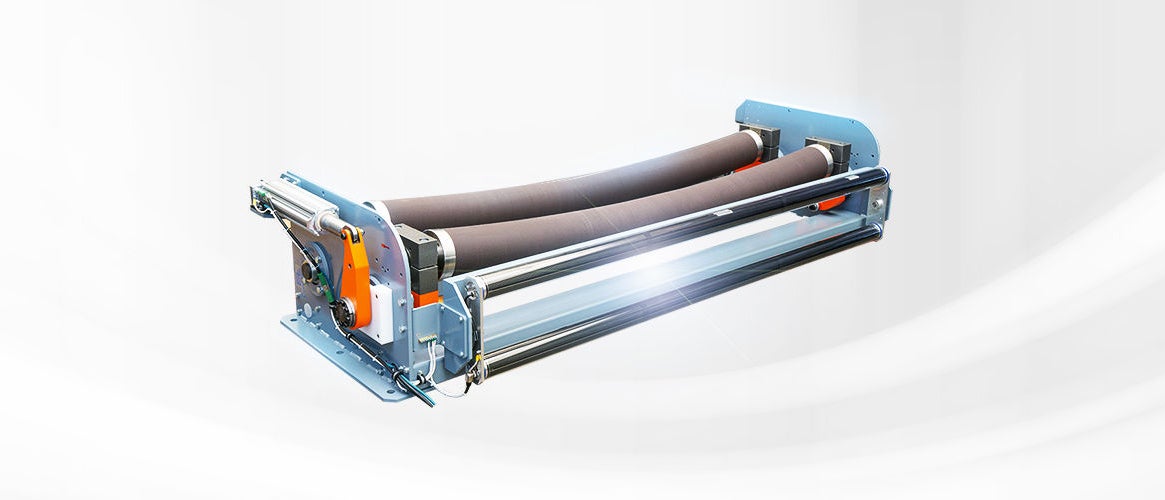

Ürün hattı genişlik kontrolü sisteminin temelinde iki tabaka silindiri yer alır. Mekanik olarak bağlantılı iki silindir, sapma açısına göre lastik kordunun yayılmasını ya da büzülmesini sağlar.
Kullanım alanı
Özellikle de perdah hatlarında ya da sıcak germe tesislerinde, eşit lif dağılımının sağlanması için sarma işlemi öncesinde bir yayma sisteminin kullanımı kaçınılmazdır.
Uygulama
CordAliner yayma sistemi, tüm konumlarda monte edilebilir. Giriş yolunun en az bir ürün hattı genişliği kadar olması, öte yandan çıkış yolunun mümkün olduğunca kısa tutulması gerekir.
CordAligner'ın öncesinde bir ürün hattı hareketi kontrol sistemi de kullanılırsa optimum hat genişliği kontrolü elde edilebilir.
Açıklamalar
K = ürün hattı kenarı düzeltme | AB = çalışma genişliği | L1 = giriş uzunluğu | L2 = çıkış uzunluğu | 2 = giriş silindiri | 3 = CordAliner yayma sistemi | 4 = sensör | 5 = sabitleme silindiri
