- Description
- Plan fonctionnel
Fonctionnement

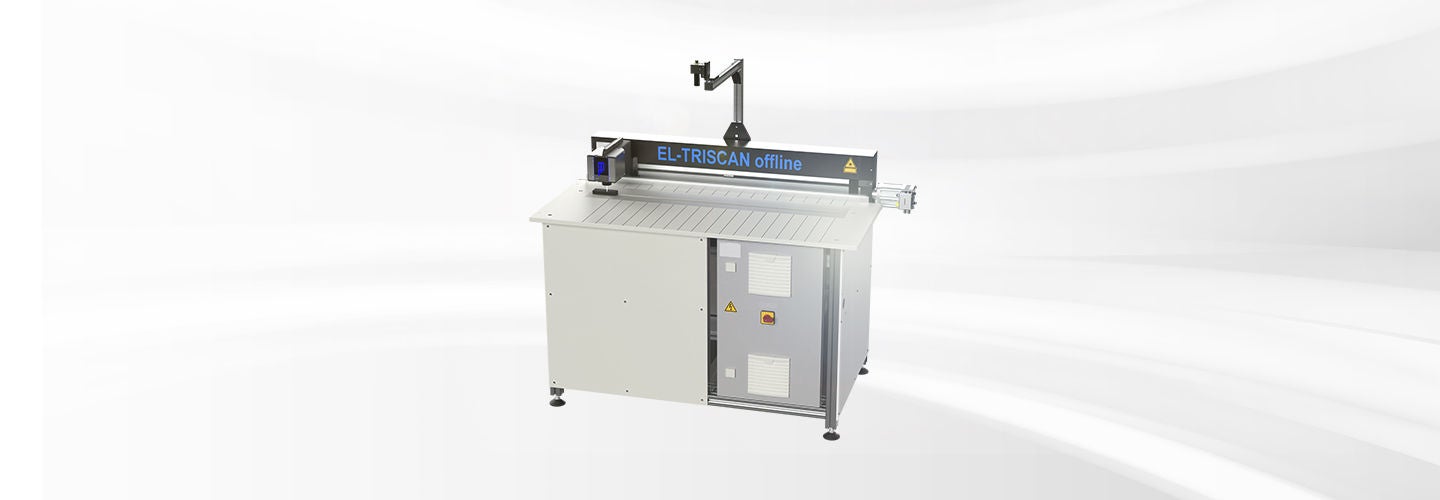

Deux ou trois capteurs laser (en fonction de la précision requise) traversent au-dessus du produit à l'arrêt (bande de roulement, flanc, corde) et en mesurent la géométrie extérieure.
Domaine d'utilisation
Dans le DIE-shop, la mesure de profilé est insérée pour l'optimisation DIE et la documentation, pendant que le système sert à la mesure du profilé dans le laboratoire d'essais ou dans la zone d'extrusion pour le contrôle de qualité et pour la documentation.
Application
Le système de mesure de profilé est utilisé dans le DIE-shop, le laboratoire d'essais ou dans la zone d'extrusion d'une cabine de mesure tempérée.
Légende
1 = Table de mesure | 2 = Mesure de profilé | 3 = Laser à point | 4 = Caméra matrice | 5 = Bande de roulement | 6 = Flanc | 7 = Calandrage interne | 8 = DIE (lames) | 9 = Bande Apex | 10 = Bande de traverse | 11 = Laser DIE | 12 = Aide au positionnement du laser | M = Étendue de mesure | AB = Largeur de profilé |
