- Description
- Plan fonctionnel
Fonctionnement
Les capteurs de coupe optique mesurent les contours extérieurs sur le produit qui défile (bande de roulement, flanc). Le cadre en granit, sur lequel les capteurs sont installés, permet d'obtenir une haute stabilité en température et une réduction des vibrations pour une mesure de profilé de haute précision.
Domaine d'utilisation
La mesure de profilé en ligne est utilisée principalement dans des installations d'extrusion pour inspecter en continu des bandes de roulement et des flancs et du calandrage interne. Dans la zone chaude, la mesure de profilé est utilisée en tant que contrôle des processus pour détecter à temps des écarts par rapport à la spécification et les envoyer à l'API. Dans la zone froide, le système sert à mesurer les profilés pour atteindre un meilleur contrôle de qualité et une documentation optimale.
Application

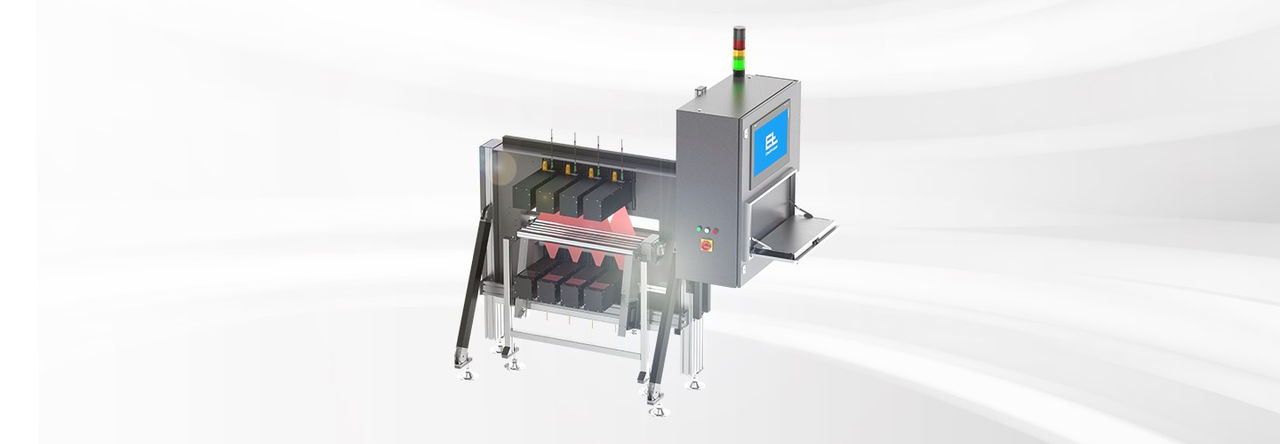

La coupe optique TriScanOnline pour la mesure de profilés est installée dans la ligne d'extrusion après l'extrudeuse pour le contrôle de processus et / ou à la fin de la ligne de refroidissement pour le contrôle de la qualité. Le cadre en granit réduit énormément la dilatation thermique.

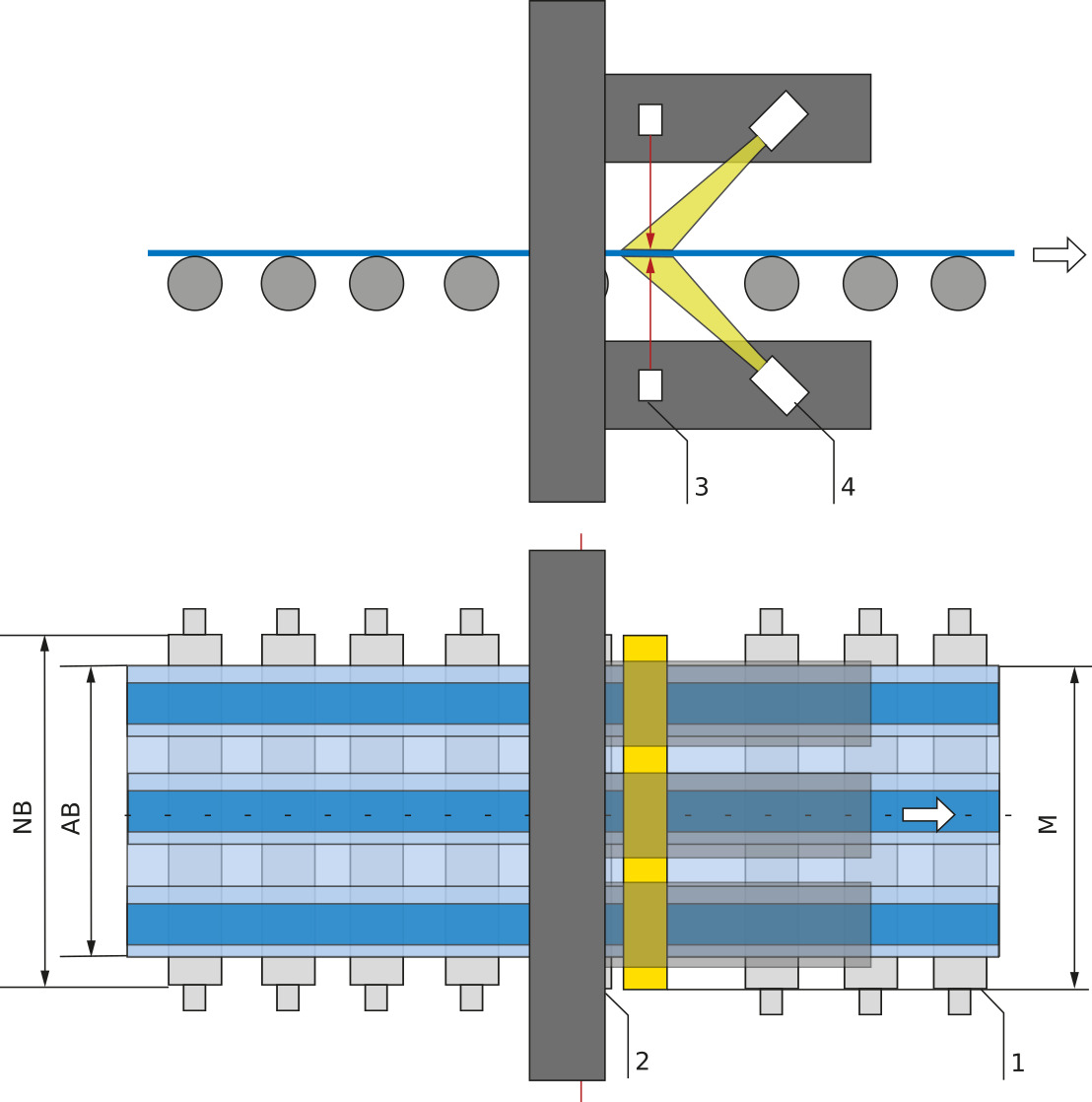

Légende
1 = Rouleau de guidage | 2 = Mesure de profilé | 3 = Capteur de coupe optique | 4 = Caméra matrice | 5 = Bande de roulement | 6 = Flanc | 7 = Bande Apex | M = Étendue de mesure | AB = Largeur de profilé | NB = Largeur nominale |
