客戶處使用中的 OMS5
在視頻中全方位瞭解 ELSCAN OMS5 的新功能 - 從用於攝像頭快速導航的 100% 圖案概覽，用於識別細微顏色偏差的 Delta E 顏色對比，直至自動化訂單切換。
自動化和視覺系統

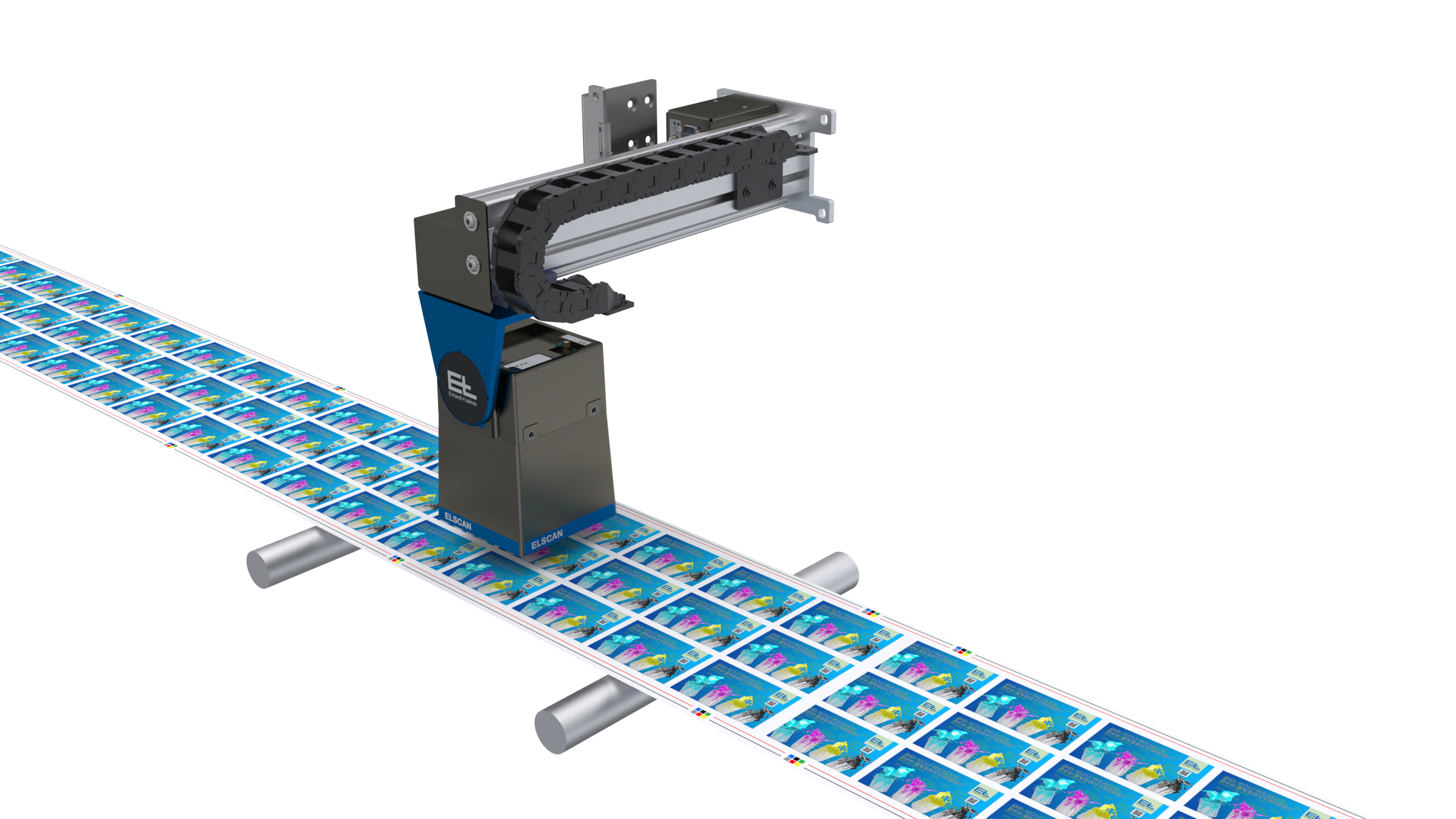

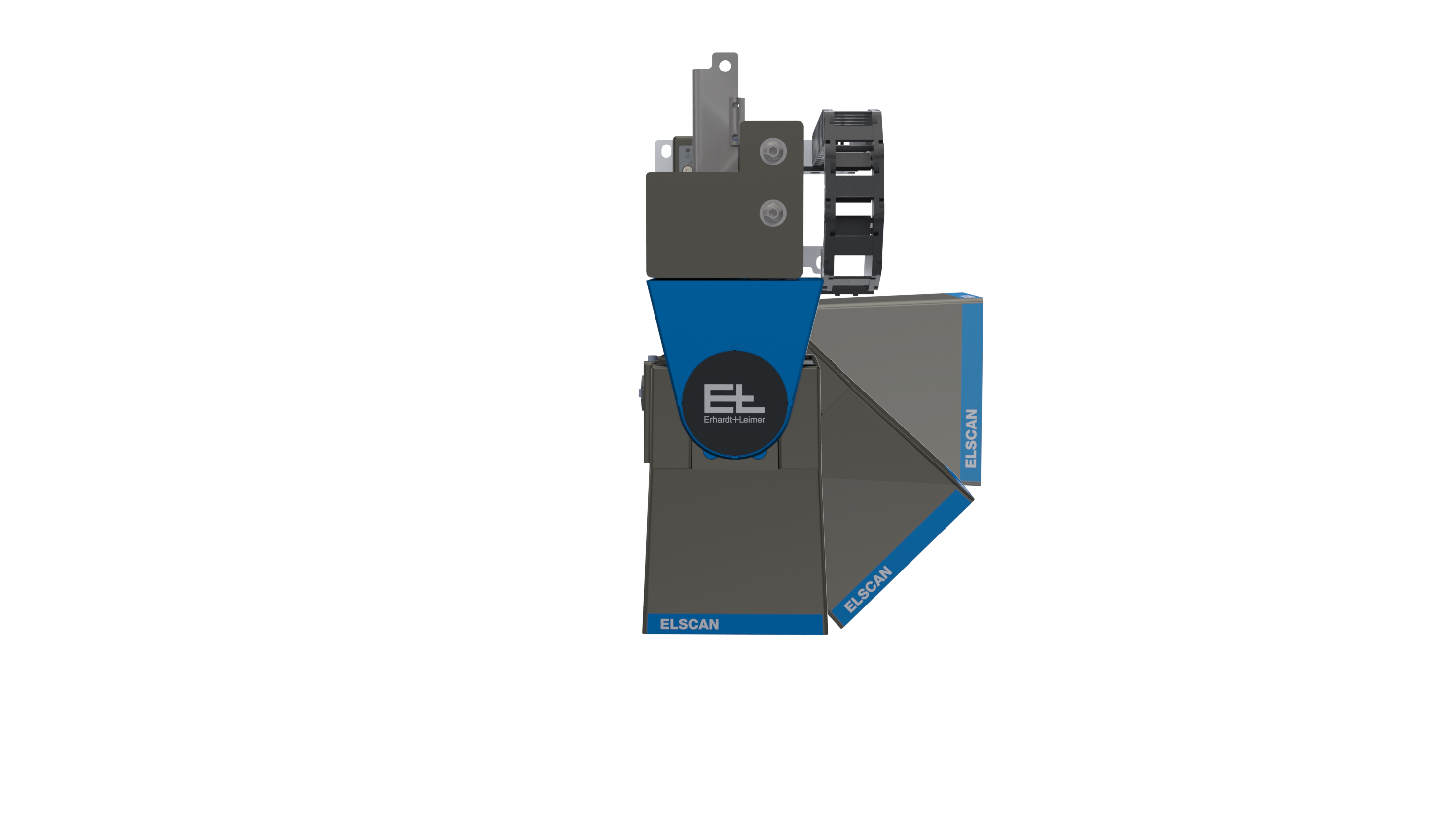

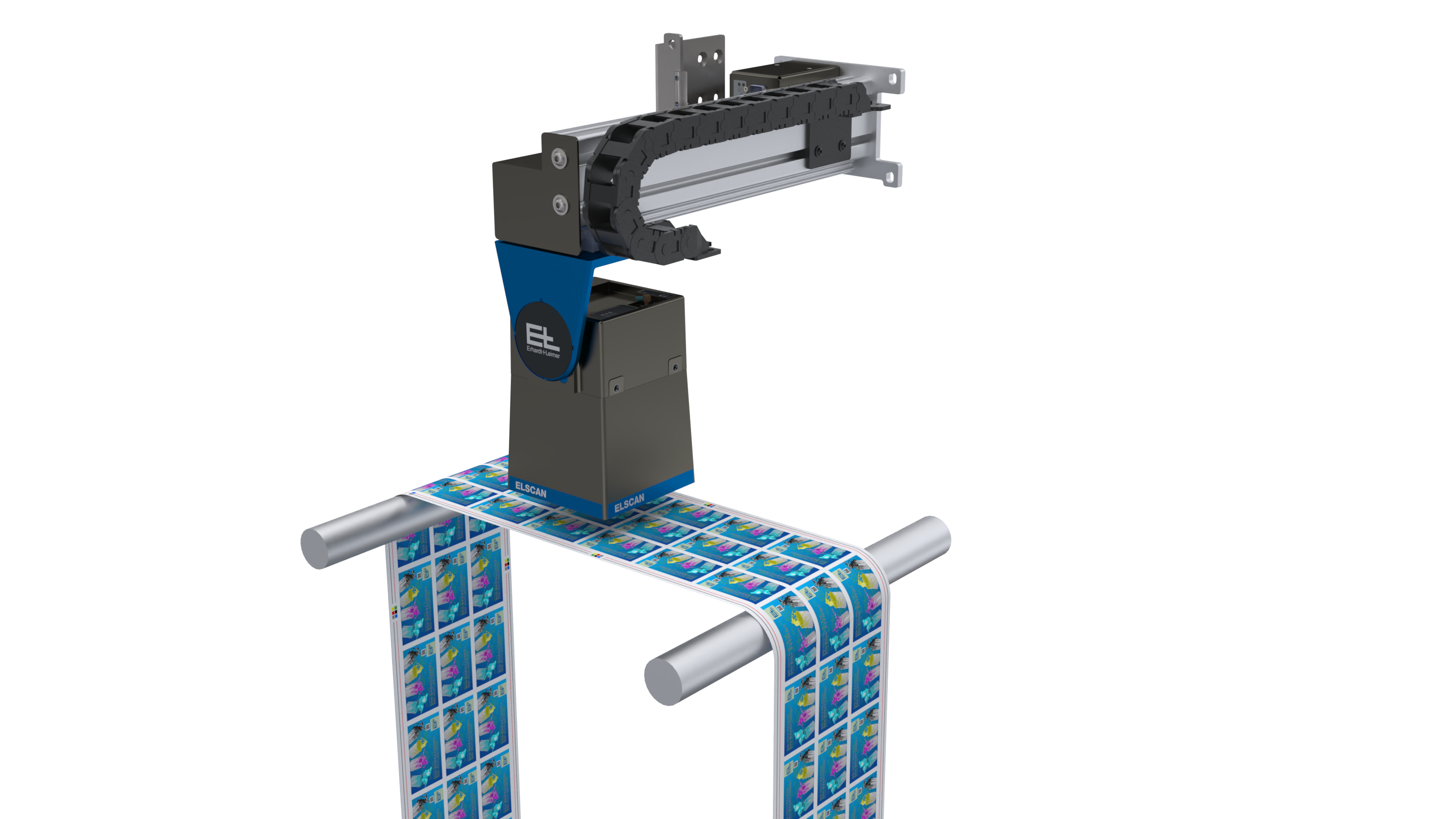

幅面監視系統 ELSCAN OMS5
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5_2.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5_3.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS5_4.png
- 說明
- 技術資料
特性
- 「DualView」技術配備 2 個 1800 萬像素相機，可提供絕佳影像畫質
- 電動橫梁配備高速和精度控制
- 獨特的 LED 閃光燈，適用於印刷產業的所有印刷材質
- 採用最快速對齊功能（已用於 OMS3），易於系統整合
- 多種同步方案，實現穩定幅面同步
- 高性能處理器實現作業順暢
- 自動掃瞄功能（X/Y/100%/曲折）
- 數位圖案重複概覽含快速導航
- 位置圖片庫，可儲存 21 個位置
- 多樣化主圖比對
- DeltaE 顏色監測
- 條紋錯誤辨識
- 圖像穩定功能
- 自動辨識任務切換
- 重複性訂單歸檔和更多其他功能
| 型號 OMS 5。 | 2 x 18 萬像素，色彩（4896 x 3680 像素） |
| 可視範圍 | OMS5 M：約 100 x 75 mm |
| OMS5 L：約 130 x 97.5 mm | |
| 閃光燈 | LED 陰暗區照明、同軸閃光燈（用於顯示漆面） |
| 防護等級 | IP 30（光學範圍 IP 50） |
| 幅面表面 | 薄膜、紙張、標籤、冷/熱印壓膜、透明+透明 |
| 尺寸（長x寬x高） | OMS5 M: 214 x 125 x 125 mm |
| OMS5 L: 255 x 149 x 149 mm |
IPC（工業電腦）
| 工作電壓 | 20 – 30 V DC（最大 1.5 A） |
| 標稱頻率 | 50 – 60 Hz |
| 防護等級 | IP 30 |
| 介面 | USB (3x)、DisplayPort (2x)、乙太網 |
顯示器
| 工作電壓 | 90 – 240 V AC, 120 W (± 10%) |
| 介面 | DisplayPort |
| 解析度 | 22" / 24" : 1920 x 1080 (Full-HD) |
| 機型 | 標準／多點觸控 |
橫樑
| 長度 | 最大 2800 mm（框架內尺寸） |
| 工作寬度 | 最大 2500 mm |
| 安裝方式 | 隔間牆 / 單側安裝 |
| 調節速度 | 最大 350 mm/s |
系統資料
| 幅面速度 | 最快 1000 m/min |
| 環境溫度 | +5 °C 至 +55 °C |
| 相對空氣濕度 | 5 % 至 95 % （不冷凝） |
