Funzione

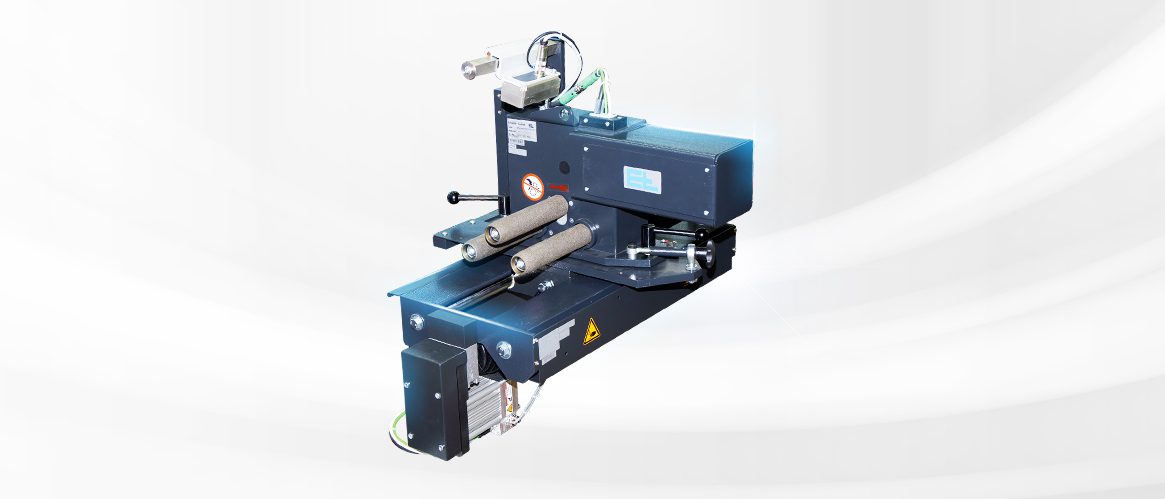

Il sistema stendibordi EPILiner è composto da due unità di stenditura in larghezza con un gruppo di tre rulli ciascuna. I due rulli fissi sono sempre a contatto con la tortiglia mentre il rullo di regolazione mobile si immerge nella zona del margine della tortiglia. Cambiando l'angolo di immersione del rullo si può regolare la larghezza della tortiglia. Impostando manualmente l'angolo di correzione si può ottimizzare la capacità di stenditura.
Campo d'impiego
L'impiego di un sistema stendibordi è indispensabile in particolare nelle linee di calandratura prima della fessura della calandra, negli impianti di stiramento a caldo prima del bagno di immersione o prima dell'avvolgitore per ottenere la distribuzione uniforme dei fili.
Applicazione
Il sistema stendibordi EPILiner può essere montato in ogni posizione. Il tratto di ingresso deve essere almeno pari a mezza larghezza del nastro e il tratto di uscita deve essere mantenuto possibilmente breve. La regolazione della larghezza del nastro ottimale viene raggiunta solo grazie ad un guidanastri disposto a monte.
Leggenda
K = Effetto di stenditura in larghezza | L1 = Tratto del nastro in ingresso | L2 = Tratto del nastro in uscita | 2 = Cilindro di ingresso | 3 = Dispositivo stendibordi EPILiner | 4 = Sensore | 5 = Rullo di fissaggio | α = Posizione obliqua | β = Angolo di immersione | 6 = Rullo mobile
