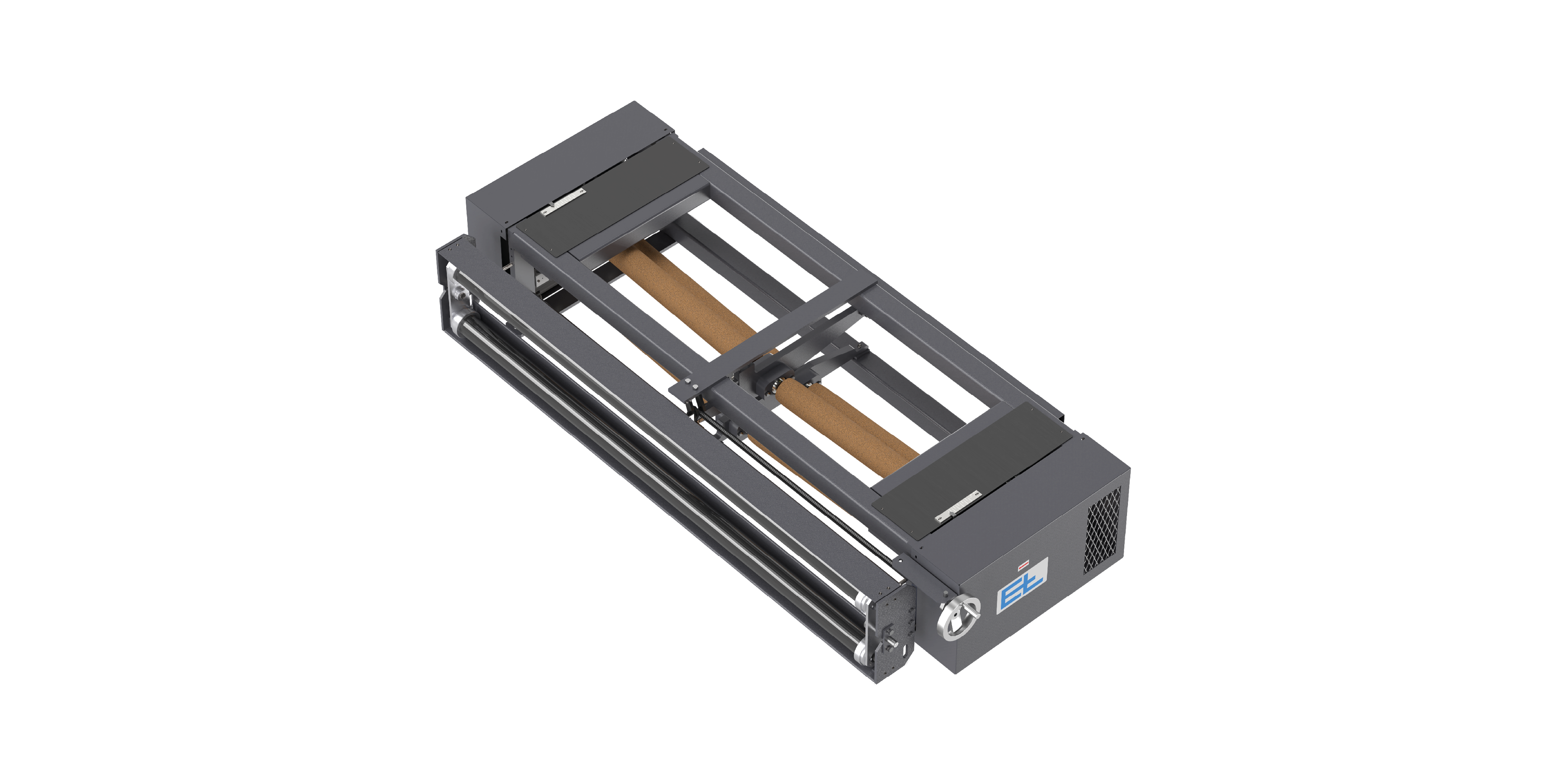

Sistema stenditore BCB51 Half width X-Pander
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/web-width-control-guiding-system/BCB51.png
- Descrizione
- Dati tecnici
- Sistema stenditore di dimensioni contenute, per la regolazione costante della larghezza di nastri di tortiglia per pneumatici su tutta la larghezza con tecnica di azionamento digitale, senza spazzole, esente da usura, per precisione e dinamica di regolazione ai massimi livelli
- Miglioramento della qualità della distribuzione di fili di tortiglia per pneumatici nella zona di forte tensione dell'impianto di stenditura a caldo
- Effetto di stenditura ottimale grazie alla possibilità di impostare manualmente l'angolo di correzione
- Da combinare con sensore a banda larga a infrarosso FE 46 oppure telecamera CCD OL 82 per il rilevamento dei bordi di tortiglia per pneumatici
- Sensore per bordi a banda larga a infrarosso integrato per il rilevamento dei bordi della tortiglia per pneumatici
- Interfaccia integrata per bus di campo Ethernet UDP/IP, EtherNet/IP, opzionalmente Profinet e altri sistemi di bus dati
- Comando e possibilità di assistenza e diagnosi mediante Web-Based Management con browser standard oppure tramite OP 34/36
| Precisione di regolazione | ±2 mm (a seconda del sensore) |
| Stenditura del nastro | da 25 a 50 mm |
| Larghezza nominale | da 1400 a 2100 mm |
| Velocità di regolazione nominale | max. 1 - 30 mm |
| Diametro dei rulli | 89 mm |
| Tiro del nastro | max. 20.000 N |
| Temperatura ambiente | da 0 °C a +50 °C |
| Umidità atmosferica relativa | dal 15 al 95 % (non condensante) |
| Tensione di esercizio | |
| Valore nominale | 24 V DC |
| Campo nominale | da 20 a 30 V DC (ondularità compresa) |
| Assorbimento di corrente | Max. 15 A DC |
| Interfaccia | Ethernet UDP/IP, EtherNet/IP |
| optional: Profinet e ulteriori sistemi di bus dati | |
| Grado di protezione | IP 54 |
