Informações do sistema

Função

A célula de carga usada para o controle de tensão da banda é composta por um anel exterior estável com tampa de flange e um rebordo de centralização para uma montagem precisa. O anel interior, configurado como uma barra de dupla curvatura, garante a centralização do encaixe do rolamento de esferas. As forças radiais exercidas sobre a banda empurram as tiras de medição extensíveis ligadas a uma ponte de medição em direção ao anel interior. Isso faz com que o sinal de saída analógico seja proporcional à tensão de banda.

Campo de aplicação

As células de carga do flange podem ser usadas para o controle da tensão da banda em quase todas as linhas de produção nas quais os materiais em forma de banda são processados ou acabados. O transporte do material com uma tensão de banda contínua é de extrema importância, sobretudo antes das estações de processamento.

Aplicação

Com um enlaçamento de 90º horizontal – vertical do rolo de medição e um sentido de medição horizontal é possível garantir um registro ideal da tensão de banda. As medições incorretas provocadas pelo deslocamento lateral da banda e pela distribuição assimétrica da tensão de banda só podem ser evitadas pelo registro das forças exercidas em ambos os lados pelo sensor de força. As células de carga integradas em um circuito de controle fechado devem ser montadas o mais próximo possível do atuador.

Legenda

F = Tensão da banda (N) | F1 = Componentes de força 1 sentido de medição (N) | F2 = Componentes de força 2 sentido de medição (N) | FG = Força do peso (N) | FR = Força resultante no sentido de medição (N) | FR/K = Força resultante/células de carga (N) | α = Ângulo entre banda de saída e sentido de medição | β = Ângulo entre banda de entrada e sentido de medição

Sistemas de medição da tensão de banda

Célula de carga com flange aço PD 21/22

Alta flexibilidade devido aos diferentes diâmetros de eixo de 12 a 65 mm e forças nominais de medição de 0,05 a 10 kN

More info

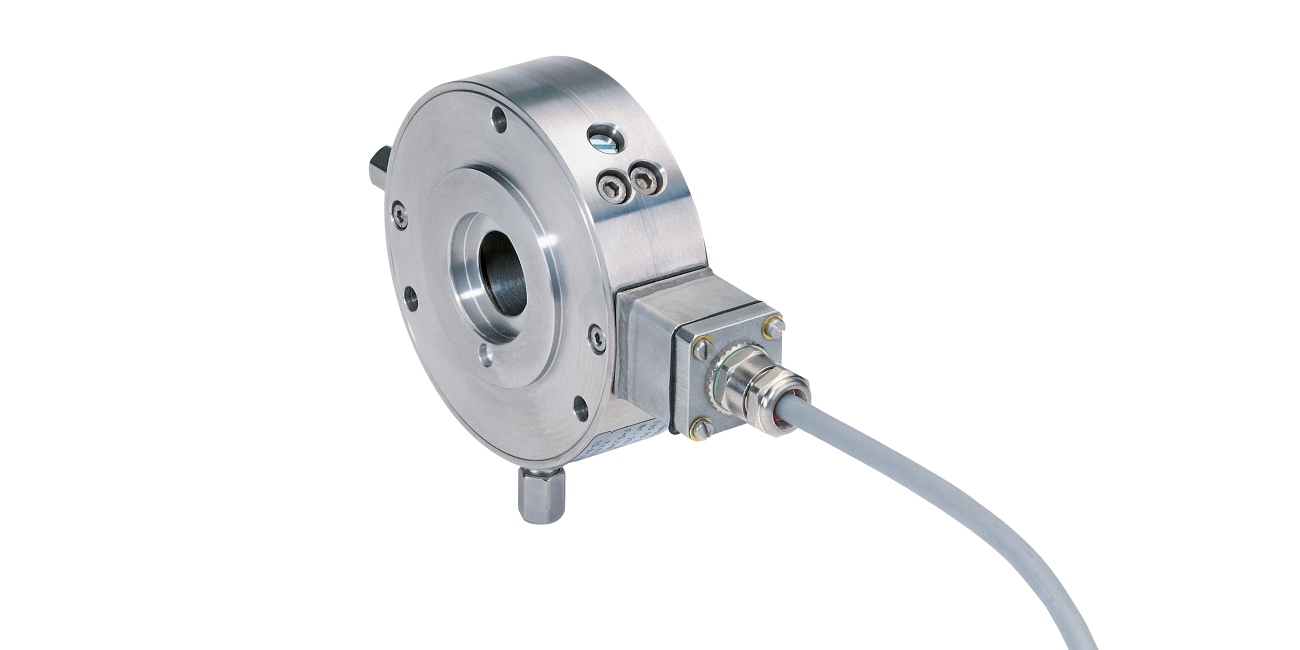

Célula de carga com flange aço inoxidável PD 23/24

Célula de carga com flange de aço inoxidável para condições ambientais difíceis

More info

Célula de carga com flange alumínio PD 25/26

Célula de carga com flange econômica de alumínio com superfície anodizada

More info

Célula de carga com flange para suportar os eixos montados unilateralmente PD 27

Célula de carga com flange com uma força nominal de 60 N para suportar os eixos montados unilateralmente

More info

Componentes do sistema

Cilindros de medição BA 6

Rolo de alumínio com mancais externos para montagem de células de carga com flange e para transmissão de tensões de banda em bandas contínuas de plantas industriais.

More info

Amplificador de medição analógico CV 22

Amplificador de medição de canal único para duas células de carga com strain gauge

More info

Amplificador de medição com indicador PA 62

Amplificador de medição digital com canal duplo com indicador para conexão com 2 células de carga com ponte DMS

More info

Controlador de tensão de banda digital DC 62

Controlador de tensão da banda digital compacto para diferentes estruturas de controle incluindo o Touch-Display colorido

More info
