自動化和視覺系統

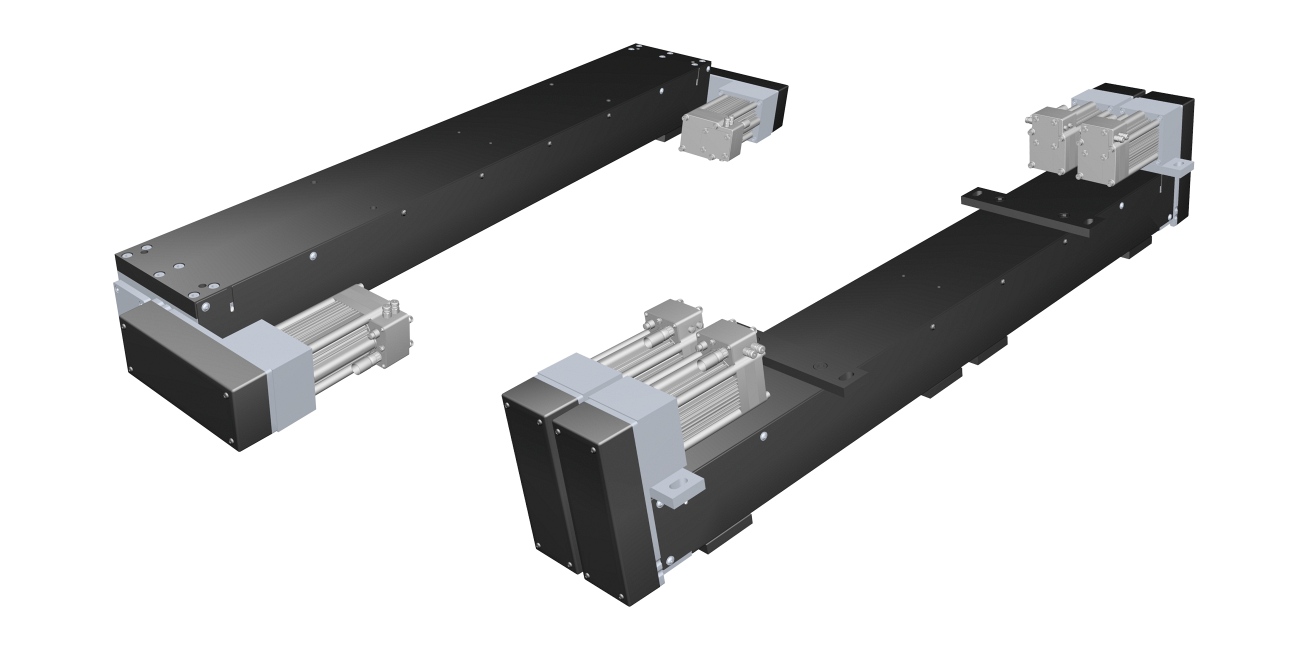

電動定位支撐樑 VSB97
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/support-beam/support-beam-web-guiders---cutting-devices/VSB97.png
- 說明
- 技術資料
要使幅面寬度和幅面位置自動調節改變，需要一系列的線性定位系統。借助 E+L 的定位系統，可以在一個設備中，延著幅面安裝最多四個相互獨立的調節單元。視具體需求而定，這些單元可以將例如電眼或切割工具安裝在所需位置。
- 設計極為精簡，非常易於與機器整合
- 單一馬達、雙馬達或四具馬達
- 數位無刷驅動系統實現極為精確的定位
- 乙太網介面易於整合至幅面導正系統內
- 使用網頁式管理，易於執行試運轉
- 可以實現電眼預定位、探邊、自由移動和寬度測量等功能
- 內建電纜拖索
| 工作電壓 | |
| 標稱值 | 24 V DC |
| 標稱範圍 | 20 至 30 V DC（波動包括在內） |
| 電力消耗 | 1.4 A DC （1 個定位驅動器） |
| 2.4 A DC（2 個定位驅動器） | |
| 標稱工作寬度 | 最小 160 mm - 最大 2200 mm |
| 標稱調節速度 | 1 至 18 mm/s |
| 標稱調節力（軸向 | 3000 N |
| 載荷 | 最大 500 N |
| 力矩 M1, M2, M3 | 最大 3.8 Nm |
| 定位精度 | ≤ ±0.1 mm（每個滑座） |
| 環境溫度 | +10 °C 至 +50 °C |
| 存放溫度 | -25°C 至 +80 °C |
| 環境條件 | 乾燥 |
| 相對空氣濕度 | 15 至 95 %（不冷凝） |
| 認證 | 安裝聲明符合 |
| 機械指令 2006/42/EG | |
| NRTL 證書 CU 72210743 01 | |
| 防護等級 | IP 54 |
| 介面（「標準/UDP」型） | 乙太網協定 EL.NET，Ethernet UDP |
| 可選介面（「Connect」型） | Ethernet/IP, Profinet |
