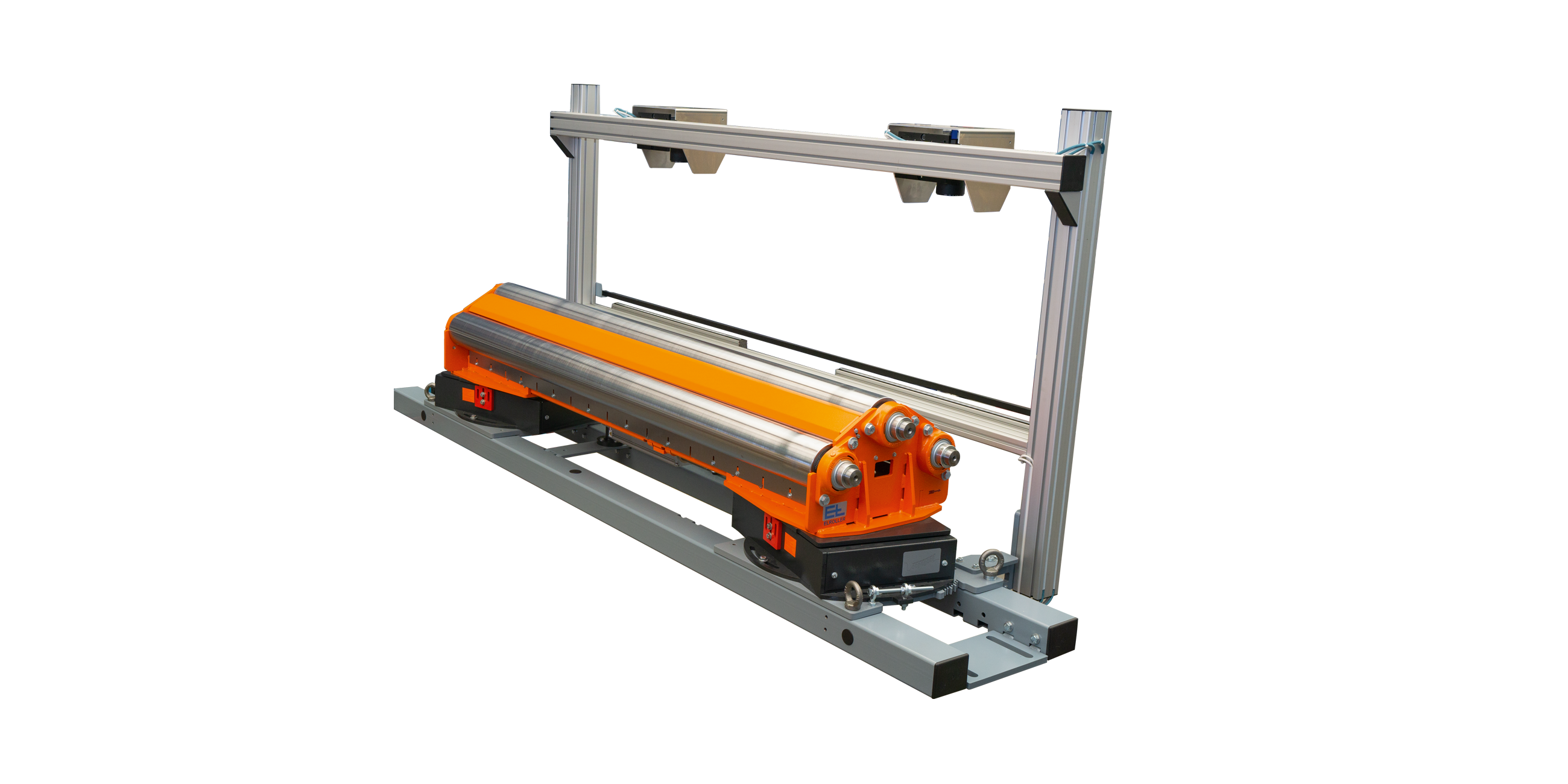

Sistema di rulli bidirezionali con 3 rulli SRB63
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/steering-roller/SRB63_3rollers.png
- Descrizione
- Dati tecnici
- Sistema di rulli bidirezionali di dimensioni contenute con due o tre rulli e tecnica di azionamento digitale senza spazzole ed esente da usura, per precisione e dinamica di regolazione ai massimi livelli
- Combinabile con sensore a banda larga a infrarosso FE 46 oppure telecamere CCD OL 82 per registrare bordi di tortiglia per pneumatici e di gomma
- Interfaccia integrata per bus di campo Ethernet UDP/IP, EtherNet/IP, opzionalmente Profinet e altri sistemi di bus dati
- Comando e possibilità di assistenza e diagnosi mediante Web-Based Management basato su un browser standard oppure tramite DO 32 o OP 34/36
| Precisione di regolazione | < ±0,15 mm (a seconda del sensore) |
| Larghezza nominale | da 1400 a 1800 mm |
| Percorso di regolazione nominale | ±75 mm |
| Velocità di regolazione nominale del cilindro di uscita | da 1 a 30 mm/s (AG 93 con F = 3000 N) |
| Tiro del nastro | vedere la tabella dei tipi |
| Diametro dei rulli | vedere la tabella dei tipi |
| Temperatura ambiente | da +10 °C a +50 °C |
| Temperatura di stoccaggio | da -20 °C a +80 °C |
| Umidità atmosferica relativa | dal 15 al 95 % (non condensante) |
| Tensione di esercizio | |
| Valore nominale | 24 V DC |
| Campo nominale | da 20 a 30 V DC (ondularità compresa) |
| Campo nominale con adattatore | da 100 a 240 V, 50/60 Hz |
| Assorbimento di corrente | max. 7,7 A DC |
| Interfaccia | Ethernet UDP/IP/IP, EtherNet/IP |
| optional: Profinet e ulteriori sistemi di bus dati | |
| Grado di protezione | IP 54 |
| Tipo | Ø rullo | Numero di rulli | Tiro del nastro max. |
| SR 6311 | 157 mm | 2 | 5000 N |
| SR 6315 | 120 mm | 3 | 20000 N |
