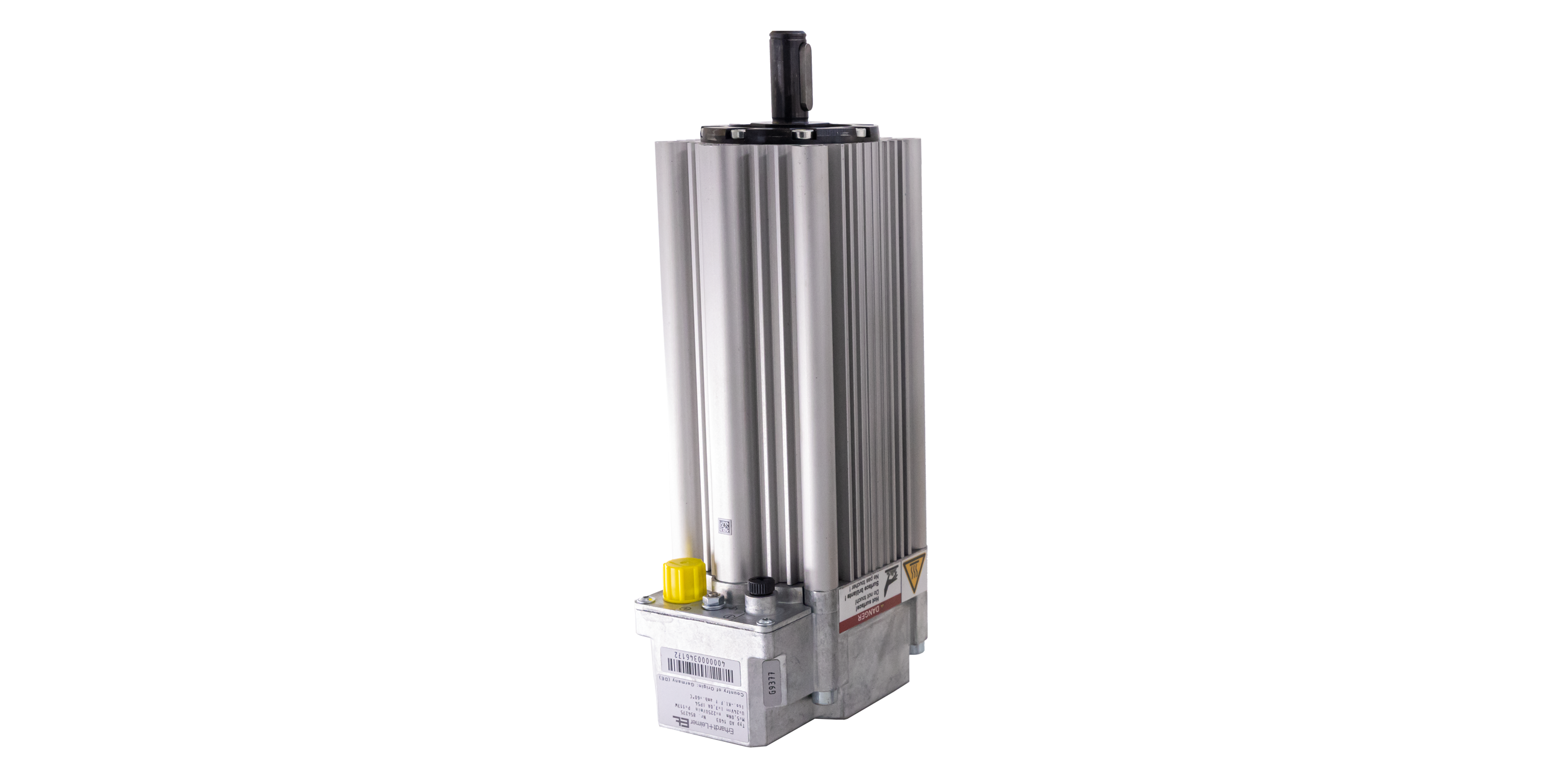

Acionamento BLDC EL.MOTION AD 14
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/actuating-drives/actuator/AD14.png
- Descrição
- Dados técnicos
- Tecnologia de acionamento descentralizado com controle eletrônico integrado, compacto e personalizado para soluções específicas do cliente
- Acionamento BLDC para um torque nominal de 5 Nm e uma velocidade nominal de 225 rpm
- Máquina síncrona com excitação permanente (motor BLDC), especialmente adequada para aplicações que exigem alta suavidade de funcionamento e longa vida útil
- Codificador multivoltas de alta resolução para detecção da posição do rotor e da posição absoluta
- Detecção absoluta de posição, mesmo em caso de queda de tensão sem bateria reserva
- Alto desempenho e resistência à sobrecarga
- Monitoramento de temperatura integrado
- Alta carga axial devido à proteção por meio de rolamento de esferas de contato angular de linha dupla
- Configuração simples via gerenciamento baseado na web em um navegador padrão
- Opcional função de "desligamento seguro de torque" para segurança funcional conforme EN IEC 61508 com SIL3 e EN ISO 13849-1 com Performance Level d categoria 3
- Opcionalmente com placa lógica integrada para limitação do fim de curso
| Tensão de serviço valor nominal M12 com codificação L, 5 pinos | 24 V CC |
| Tensão de serviço Área nominal (ondulação incluída) | 20 V CC a 30 V CC |
| Fieldbus M8 com codificação D, 4 pinos | Ethernet UDP, Ethernet/IP, Profinet |
| Resolução codificador multivoltas | 12 Bit/rotação (4096 impulsos por rotação) |
| Corrente nominal | 8,8 A |
| Fornecimento de tensão e energia sensor de referência opcional AD ...3 | 15 V CC / máx. 100 mA |
| Potência | 113 W |
| Rotação nominal | 225 rpm |
| Torque nominal | 5,0 Nm |
| Torque máximo | 6,0 Nm |
| Torque em parada | 6,2 Nm |
| Força radial (distância 24 mm) | 0,2 kN |
| Força axial | 3,0 kN |
| Momento de inércia do rotor | 177 kg/mm2 |
| Temperatura ambiente | +10 °C a +60 °C |
| Temperatura de armazenamento | -25 °C a +80 °C |
| Umidade relativa do ar | 15 % a 95 % (sem condensação) |
| Altura de instalação | 0 m a 3000 m elevação padrão zero |
| Peso | 4,7 kg |
| Classe de isolamento | F |
| Grau de proteção | IP 54 |
| Dimensões | vide esquema de dimensões |
