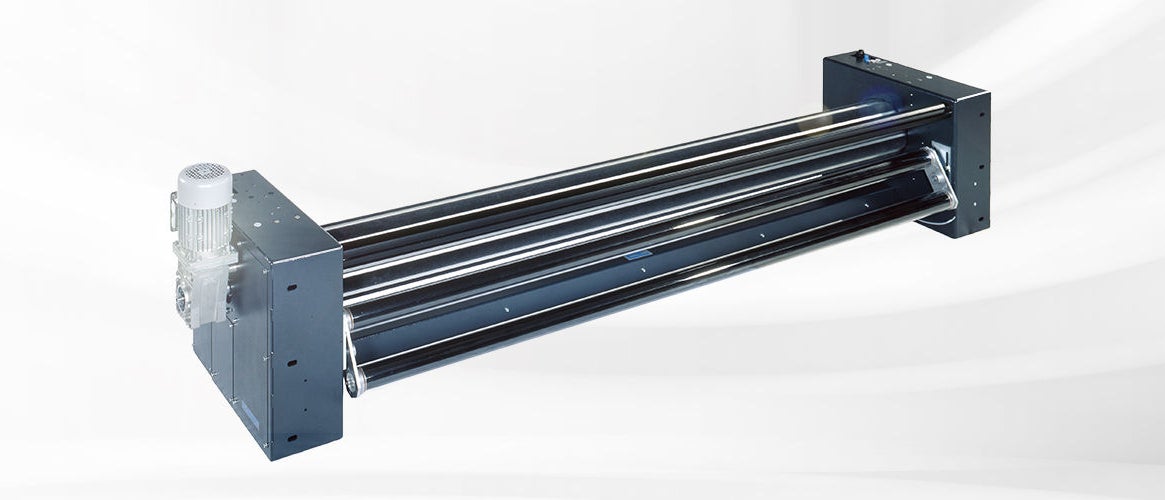

セグメントローラーガイドシステム ELSMART

周方向に配置されたガイドプロファイルは、ウェブガイドのベースを形成します。ガイドプロファイルはガイドプレートに固定され、アクチュエータを介して横方向に調整することができます。分割されたガイドプロファイルの場合、両方のガイドプレートがプッシュロッドに接続され、アクチュエータと同期して調整されます。これにより、ウェブガイドに加えて、テキスタイルウェブのスプレッダーとしても機能します。

ELSMARTシステムは、実質的にすべてのテキスタイル製造工程でセグメント化されたローラーにより生じる材料ストレスが低いため、ウェブガイドおよび拡幅に使用できます。ここでの前提条件は、テキスタイルウェブが表面安定性を示さないことです。

セグメント制御ローラーは、位置に関係なく使用することができます。ここでは、90°の巻き付けが必須となります。入口長さはウェブ幅以上である必要があります。一方、出口長さはできる限り短くしてください。丸まったエッジは、追加のストリップデバイスを用いて入口面で拡幅させることができます。
