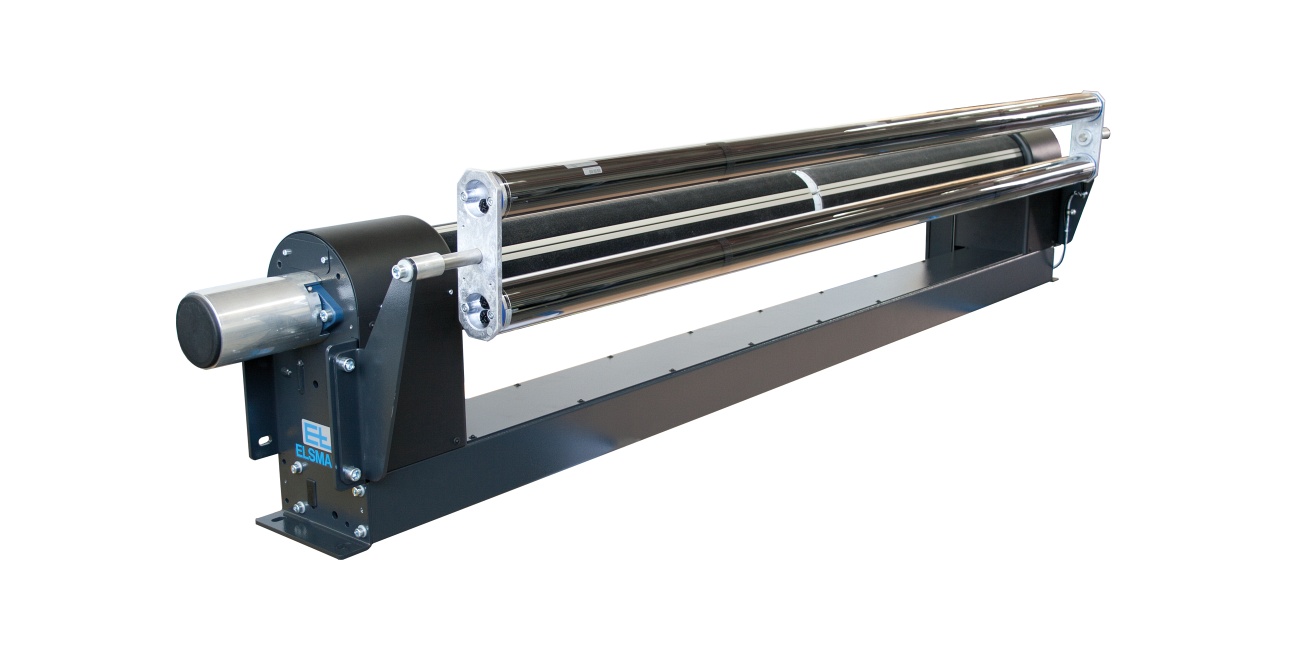

セグメントローラーガイドシステム ELSMART SWS91
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/slat-roll-guider/SWS91.png
- 説明
- 技術データ
- ドライおよびウェットの織布・ニットまたは、ゴムシートを正確にガイド
- 幅広ベルトセンサまたは赤外線エッジセンサによる統合エッジ検出
- セグメントローラーガイドシステムの電動アクチュエータによる、50 m/分の機械速度までのテキスタイルウェブのデリケートかつ確実な制御
- ウェブガイド用の連続ガイドスラット、オーバーレイスプレッディングによるウェブガイド用の分割ガイドスラット
- 必要に応じて下流側のプロセスで一定のウェブテンションを得るためのウェブテンション制御の駆動補助ドライブ
| ガイディング精度 | +/- 3 mm (ワイドバンドセンサ FE 45) |
| +/- 1 mm (エッジセンサ FR 52) | |
| 補正範囲 | ±100 mm |
| ウェブ速度 | 最大 50 m/min |
| ウェブテンション | 最大500 N |
| 対応幅 | 300 mm ～ 2600 mm |
| 周囲温度 | +0 °C ～ +60 °C |
| 周辺条件 | ドライまたはモイスト |
| 定格作動電圧 | 24 V DC |
| 作動電圧 定格電圧範囲 | 20～30 V DC |
| 供給電圧 追加ドライブ | 3x400 V AC、50/60 Hz |
| 保護等級 | IP 54 |
