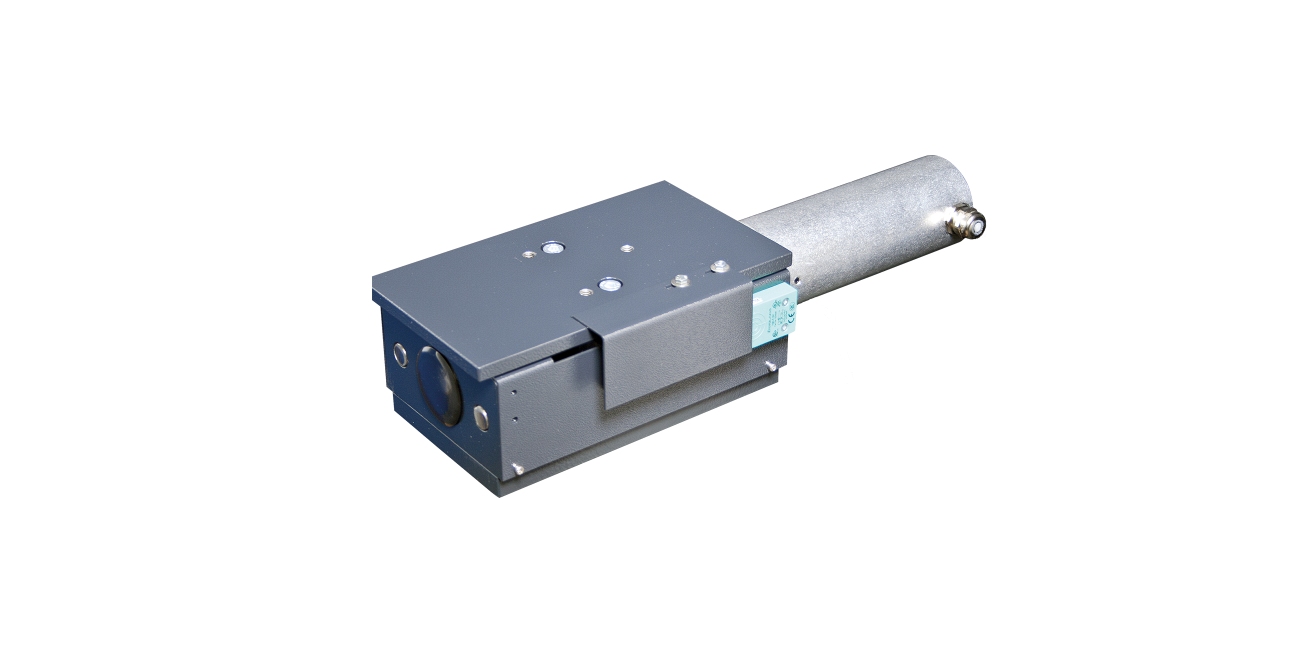

リニアガイドシステム VGB14
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/belt-guiding/VGB14.png
- 説明
- 技術データ
- スパチュラ、吸引ノズル、カッター、マーキング装置、エッジリフター用のリニア位置決めおよび追従システム
- 高いガイディング精度とガイドダイナミクスを実現する、摩耗の発生しないブラシレス駆動技術
- 最高の制御クオリティをお届けするポジションコントローラ、速度コントローラ、電流コントローラを装備した統合式デジタルコントローラ
- 赤外線、超音波、およびラインセンサとの組み合わせが可能
- イーサネットを介して EL.NET 制御システムとネットワーク化が可能 (スター型またバス型)
- オプションとして、内蔵型フィールドバスインターフェースであるイーサネット/IPまたはプロフィネットが使用可能
- 標準ウェブブラウザに基づく Web ベースマネージメントにより、容易なサービスと診断が可能
- 公称荷重1,000 Nに対応した設計
| コントロール精度 | ± 1 mm (ベルト品質に依存) |
| アクチュエータ修正量 | 最大 ± 25 mm |
| 修正スピード | 1 ～ 8 mm/秒 調整可能 |
| トランスポートロードアクチュエータデバイス | 最大 1000 N |
| ポジショニングフォース | 最大 1000 N |
| 機器の周辺温度 | +10 ～ +50 °C |
| 供給電圧: | |
| 定格値 | 24 V DC |
| 定格範囲 | 20 - 30 V DC |
| 定格範囲及び電源ユニット | 115 ～ 460 V 50/60 Hz |
| パワー消費 | 3,6 A DC |
| インクリメンタルトランスポンダー解像度 | 32 パルス/分解能 |
| 保護等級 | IP 54 |
| 重量 | 12,5 kg |
