시스템 정보

기능

스프레딩 시스템 CordAliner의 핵심 요소는 2개의 커브드 롤러입니다. 회전 각도에 따라서 2개의 기계식으로 연결된 롤러가 타이어 코드를 신전 또는 압축시킵니다.

사용 영역

스프레딩 시스템은 전체 웹 폭에 걸친 균일한 실분포 및 일정하게 유지되는 균일한 재료 폭을 보장하기 위해 필요합니다.

어플리케이션

스프레딩 시스템은 모든 위치에 설치가 가능합니다. 인피드 길이는 적어도 웹 폭에 해당해야 하며 반면 아웃피드 길이는 최대한 짧게 유지해야 합니다. 최적의 스프레딩은 웹이 스프레딩 시스템에 중앙으로 공급되는 경우에만 보장됩니다.

CordAliner

범례

K = 웹 경로의 수정 | AB = 작동 폭 | L1 = 인피드 길이 | L2 = 아웃피드 길이 | 1 = 인피드 롤러 | 2 = 스프레딩 시스템 CordAliner | 3 = 브로드 밴드 센서 | 4 = 고정 롤러

신전

압축

CordAliner
CordAliner

웹 가이딩 시스템

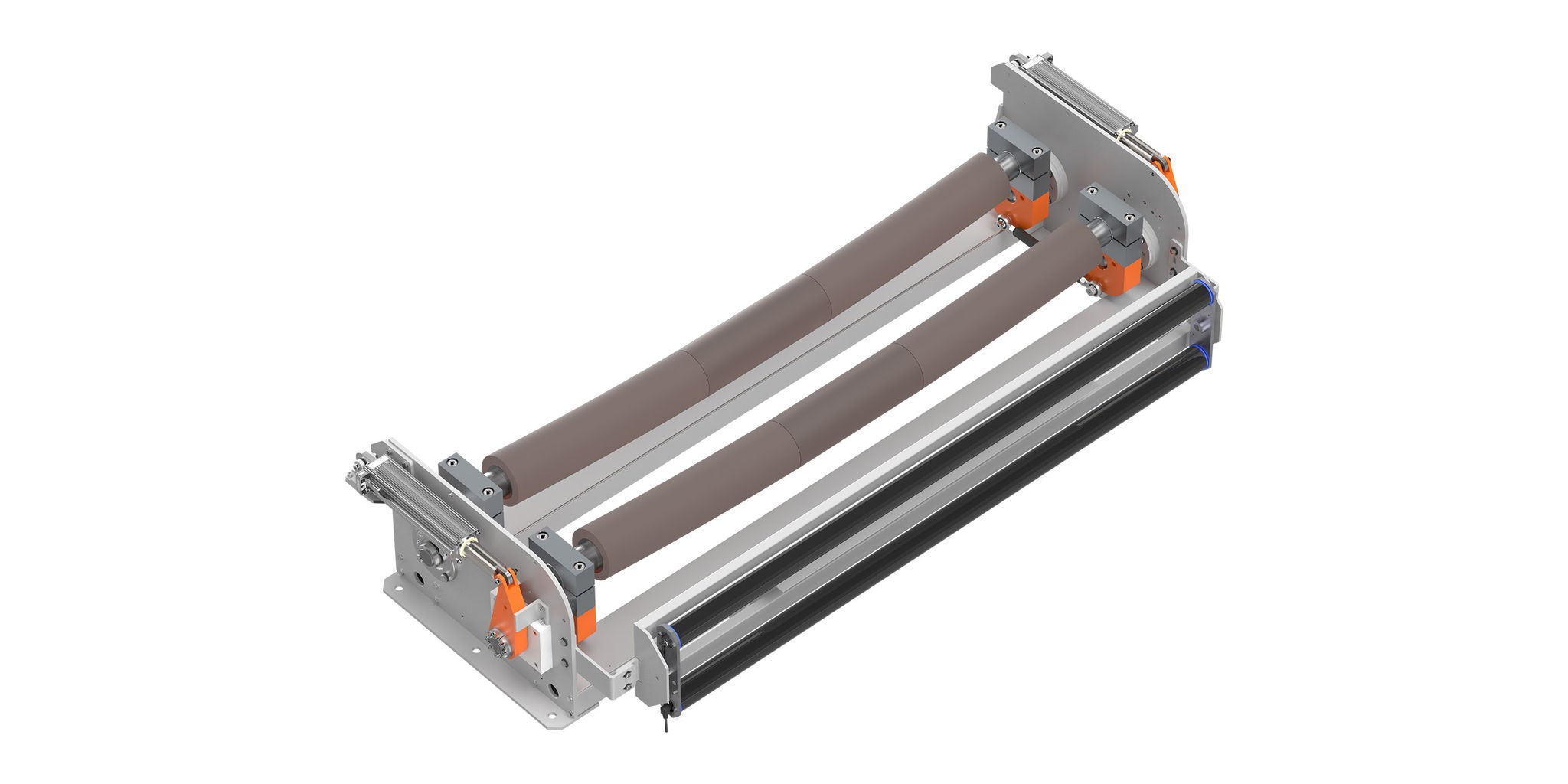

스프레딩 시스템 CordAliner BCB31

전체 웹 폭에 걸쳐 타이어 코드를 일정한 웹폭으로 컨트롤하기 위한 중간에서 분할된 두 개의 커브드 롤러가 있는 스프레딩 시스템

더 많은 정보

시스템 컴포넌트

적외선 브로드 밴드 센서 FE 46

파이프 간격(순 경간) 160mm로 웹 중앙 감지, 웹 에지 감지 및 폭 측정을 위한 디지털 적외선 브로드 밴드 센서

더 많은 정보

CCD 카메라 OL 82

웹 에지, 위치 감지, 웹 가이딩, 재료 감지 및 폭 측정의 장애 없는 감지

더 많은 정보

조작 스테이션 DO 42

최대 255개의 웹 가이딩 회로의 다중 조작 기능이 탑재된 웹 가이딩 시스템의 조작 및 시각화

더 많은 정보

범용 데이터 마스터 DN 40

컨트롤 시스템에서 모든 컴포넌트의 중앙 연결을 위한 데이터 네트워크 센터

더 많은 정보

선형 드라이브 유닛 EL.MOTION AG 72

비마모성, 브러시리스 드라이브 기술이 적용된 최대 조절력 1000N의 선형 액추에이터

더 많은 정보

선형 드라이브 유닛 EL.MOTION AG 96

비마모성, 브러시리스 드라이브 기술이 적용된 최대 조절력 1000N의 선형 액추에이터

더 많은 정보

액추에이터 AG 90

비마모성, 브러시리스 드라이브 기술이 적용된 최대 조절력 800N의 선형 액추에이터

더 많은 정보

리니어 드라이브 유닛 AG 91

비마모성, 브러시리스 드라이브 기술이 적용된 최대 조절력 1000N의 선형 액추에이터

더 많은 정보

리니어 드라이브 유닛 AG 93

비마모성, 브러시리스 드라이브 기술이 적용된 최대 조절력 3000N의 선형 액추에이터

더 많은 정보

액추에이터 STO AG 9__2

기능 안전을 위한 비마모성, 브러시리스 드라이브 기술이 적용된 선형 액추에이터

더 많은 정보
