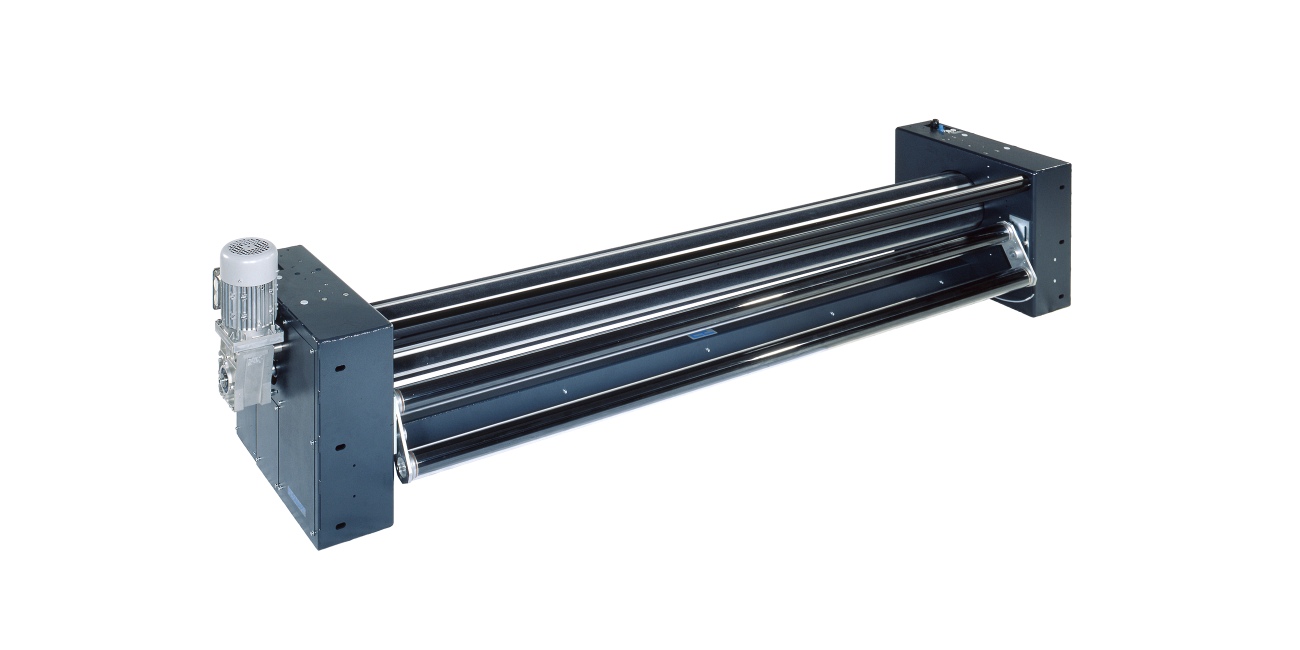

분할형 롤러 가이더 시스템 ELSMART SWA95
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/slat-roll-guider/SWA95.png
- 설명
- 기술 데이터
- 건식 및 습식 모드에서 직물 및 편물의 정밀 웹 가이딩
- 브로드 밴드 센서 또는 적외선 에지 센서를 통한 통합형 에지 감지
- 최대 130m/min의 기계 속도에서 분할형 롤러 가이더의 공압 액추에이터를 통한 직물 웹의 손상 없는 안정적인 컨트롤
- 웹 가이딩을 위한 연속적 가이딩 슬랫, 중첩된 스프레딩이 포함된 웹 가이딩을 위한 분할형 가이딩 슬랫
- 후속 공정에서 일정한 웹 장력을 위한 웹 장력 제어식 추가 드라이브 옵션 가능
| 운전 전압 | |
| 정격값 | 24V DC |
| 정격범위 | 20~30V DC(맥동 포함) |
| 소비전류 | 최대 1.0A |
| 위치 정확도(에지 조건에 따른 정확도) | ± 10mm(브로드 밴드 센서 FE 451) |
| 수정 영역 | 웹 폭, 웹 선행구간 및 웹 특성에 따라 최대 ±300mm |
| 스프레딩 | 0~12mm(공장 세팅 9mm) |
| 웹 속도 | 최대 130m/min |
| 웹 장력 | 최대 1000 N |
| 작동 폭 AB | 1600~3600mm(단계 100mm) |
| 운전압력 | 4~5bar |
| 주변온도 | 0 ~ 60°C |
| 보호등급 | IP 54 |
