기능
표면 인스펙션 시스템은 고무 표면에서 결함 위치 및 이물질을 감지하기 위해 컬러 라인 카메라를 사용합니다. 인스펙션 시스템은 윗면 및 아랫면에 대해 1개에서 3개의 카메라로 구성될 수 있습니다. 데이터 평가를 위해 각각의 카메라는 고유한 산업용 PC를 사용합니다. 디스플레이 및 조작은 데이터 네트워크 센터 DN 1002에서 중앙 집중식으로 이루어집니다.
사용 영역
언와인더 후 직물 및 스틸 코드 커팅 시스템
어플리케이션
콘트라스트 감지를 위해 카메라는 입사광 원리에 따라 정렬되어야 합니다. 이때 웹은 평평하게 가이드되어야 하며, 높이 변동이 있어서는 안 됩니다. 웹 폭과 해상도에 따라 표면당 1개에서 3개의 카메라를 사용할 수 있습니다.

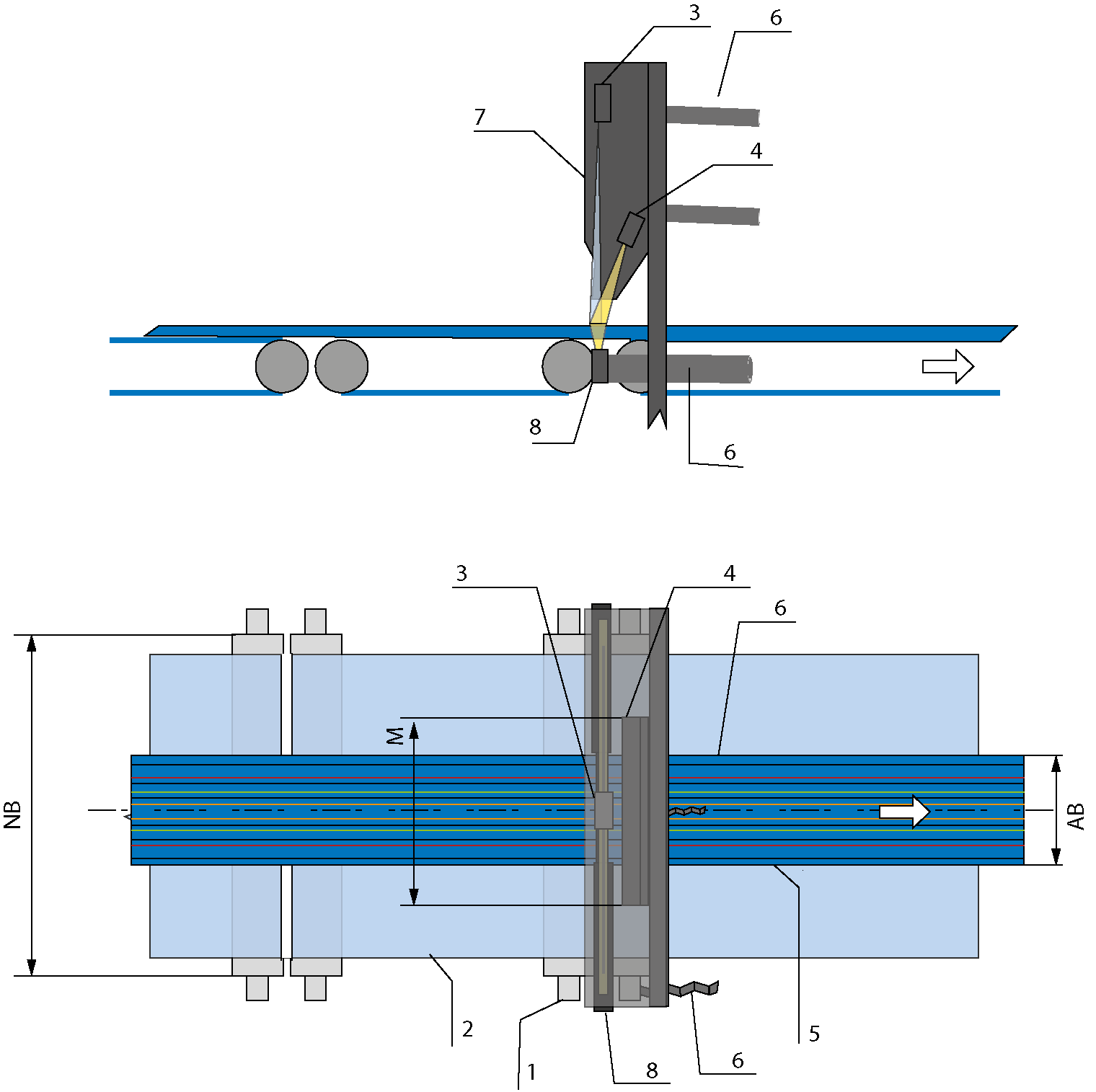

범례
AB=작동 폭(프로파일 폭) | 1=가이드 롤러 5=트레드 | NB=정격 폭 | 2=컨베이어 벨트 | 6=통풍장치 | 3=컬러 라인 스캔 카메라 | 7=하우징 | 4=LED-광송신기 | 8=LED 배경 조명
